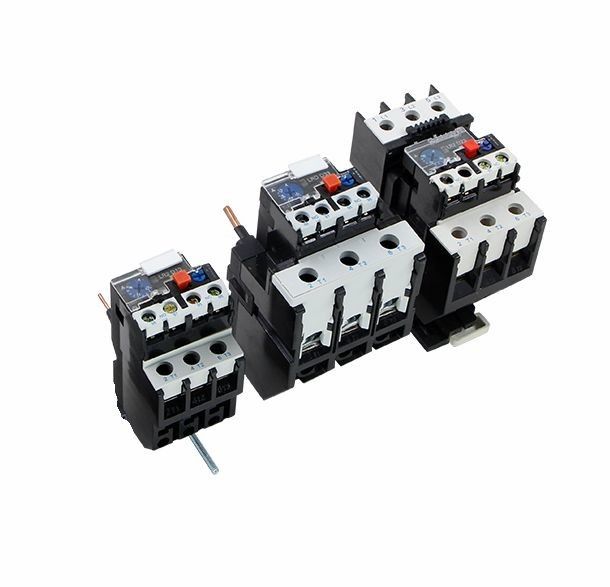

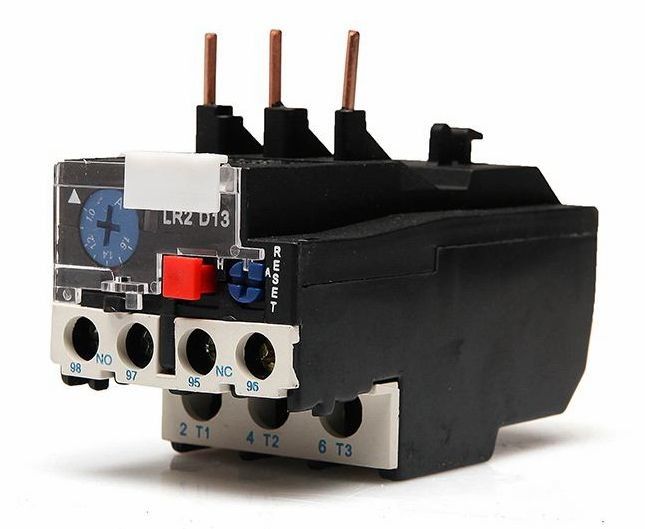

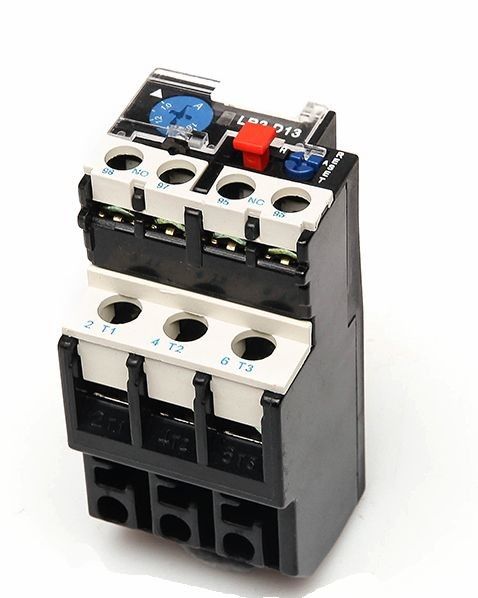

LR2 ป้องกันโอเวอร์โหลดเทอร์นัลรีเลย์ 25A 36A 93A 240 โวลต์สวิตช์ไฟฟ้า
แอปพลิเคชัน:
LR2-D series รีเลย์ความร้อนสามารถใช้ในวงจร 50Hz หรือ 60Hz, แรงดันไฟฟ้าฉนวน 660V, พิกัดกระแส 0.1-93A เพื่อป้องกันเฟสแตกเมื่อมอเตอร์ไฟฟ้าเกินพิกัด
รีเลย์มีกลไกและการชดเชยอุณหภูมิที่แตกต่างกัน และสามารถเสียบเข้ากับคอนแทคเตอร์ AC ซีรีส์ HC-D ได้เป็นรีเลย์ระบายความร้อนที่ล้ำสมัยที่สุดในโลก
ข้อมูลจำเพาะ:
* พารามิเตอร์พื้นฐานของวงจรหลัก
* พิกัดแรงดันฉนวน 660V
* จัดอันดับการทำงานปัจจุบัน 25,36,93A แยกต่างหาก
* ตราประทับของเรกูเลเตอร์ของการตั้งค่าปัจจุบันและการตั้งค่า
* กระแสของส่วนประกอบความร้อน
* วงจรเสริม
* มี NO และ NC contact กับฉนวนไฟฟ้าหนึ่งคู่
* พิกัดความถี่ 50-60Hz
* ใช้กลุ่ม, พิกัดแรงดันใช้งาน, กำหนดกระแสความร้อนและพิกัดกระแส
ลักษณะการเคลื่อนไหว: เวลาเคลื่อนไหวสมดุลสามเฟส
| ไม่ | เวลาของการตั้งค่าปัจจุบัน | เวลาเคลื่อนไหว | เงื่อนไขการเริ่มต้น | อุณหภูมิโดยรอบ | ||
| 1 | 1.05 | >2ชม | สภาพเย็น | 20±5oC | ||
| 2 | 1.2 | <2 ชม | สถานะความร้อน (ตามการทดสอบ No.1) | |||
| 3 | 1.5 | <4 นาที | ||||
| 4 | 7.2 | 10A | 2s< Tp≤10s | ≤63A | สภาพเย็น | |
| 10 | 4s< Tp≤10s | >63A | ||||
ลักษณะการเคลื่อนที่แบบสูญเสียเฟส
| ไม่ | เวลาของการตั้งค่าปัจจุบัน | เวลาเคลื่อนไหว | เงื่อนไขการเริ่มต้น | อุณหภูมิโดยรอบ | |
| สองขั้นตอนใด ๆ | อีกช่วงหนึ่ง | ||||
| 1 | 1.0 | 0.9 | >2ชม | สภาพเย็น | 20±5oC |
| 2 | 1.15 | 0 | <2 ชม | สถานะความร้อน (ตามการทดสอบ No.1) |
|
| พิมพ์ | ตัวเลข | ช่วงการตั้งค่า (A) | สำหรับ Contavtor |
| LR2-D13 | 1301 | 0.10~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.40 | CJX2-09~32 | |
| 1304 | 0.40~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
ขนาดเค้าร่างและการติดตั้ง:
