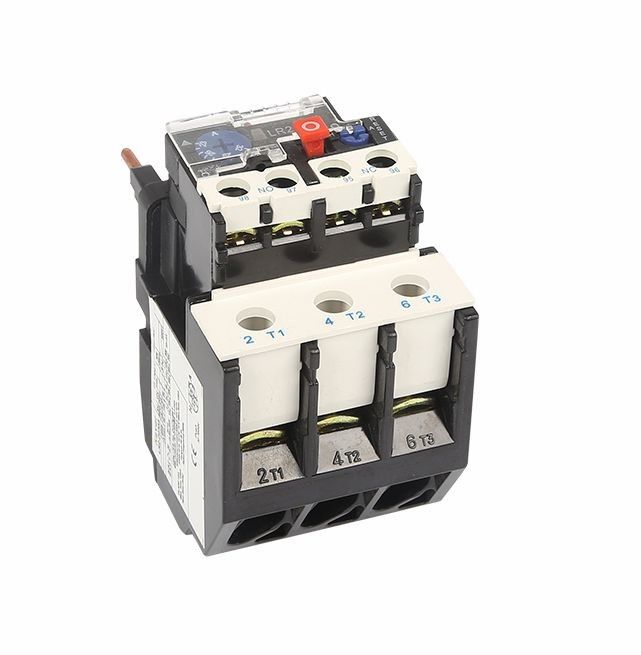

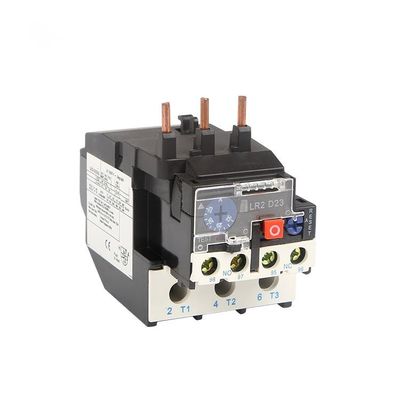

รีเลย์ป้องกันความร้อนเกินพิกัด 240 โวลต์ 93 แอมป์ สวิตช์รีเลย์แม่เหล็ก
แอปพลิเคชัน:

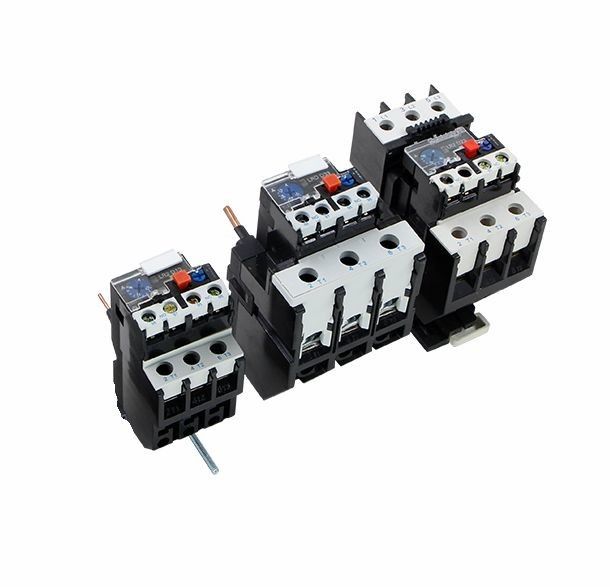

LR2-D series รีเลย์ความร้อนสามารถใช้ในวงจร 50Hz หรือ 60Hz, แรงดันไฟฟ้าฉนวน 660V, พิกัดกระแส 0.1-93A เพื่อป้องกันเฟสแตกเมื่อมอเตอร์ไฟฟ้าเกินพิกัด
รีเลย์มีกลไกและการชดเชยอุณหภูมิที่แตกต่างกัน และสามารถเสียบเข้ากับคอนแทคเตอร์ AC รุ่น LC1-D ได้เป็นรีเลย์ระบายความร้อนที่ล้ำสมัยที่สุดในโลก
A. พารามิเตอร์พื้นฐานของวงจรหลัก
(ก) แรงดันไฟฟ้าฉนวน 660V
(b) จัดอันดับการทำงานปัจจุบัน 25,36,93A แยกต่างหาก
(c) ตราประทับของตัวควบคุมของการตั้งค่าปัจจุบันและการตั้งค่า
(ง).กระแสของส่วนประกอบทางความร้อน(ดูรายการ 1)
ข.วงจรเสริม
(ก) มี NO/ และ N/C สัมผัสกับฉนวนไฟฟ้าหนึ่งคู่
(b) แรงดันไฟฟ้าฉนวน 500V
(c) ความถี่ที่กำหนด 50-60Hz
(ง). ใช้กลุ่ม, พิกัดแรงดันใช้งาน, กำหนดกระแสความร้อนและกระแสไฟที่กำหนด
ลักษณะการเคลื่อนไหว: เวลาเคลื่อนไหวสมดุลสามเฟส
| เลขที่ | เวลาของการตั้งค่าปัจจุบัน | เวลาเคลื่อนไหว | เงื่อนไขการเริ่มต้น | อุณหภูมิโดยรอบ | ||
| 1 | 1.05 | >2ชม | สภาพเย็น | 20±5oC | ||
| 2 | 1.2 | <2 ชม | สถานะความร้อน (ตามการทดสอบ No.1) | |||
| 3 | 1.5 | <4 นาที | ||||
| 4 | 7.2 | 10A | 2s< Tp≤10s | ≤63A | สภาพเย็น | |
| 10 | 4s< Tp≤10s | >63A | ||||
ลักษณะการเคลื่อนที่แบบสูญเสียเฟส
| เลขที่ | เวลาของการตั้งค่าปัจจุบัน | เวลาเคลื่อนไหว | เงื่อนไขการเริ่มต้น | อุณหภูมิโดยรอบ | |
| สองขั้นตอนใด ๆ | อีกช่วงหนึ่ง | ||||
| 1 | 1.0 | 0.9 | >2ชม | สภาพเย็น | 20±5oC |
| 2 | 1.15 | 0 | <2 ชม | สถานะความร้อน (ตามการทดสอบ No.1) |
|
| พิมพ์ | ตัวเลข | ช่วงการตั้งค่า (A) | สำหรับคอนแทคเตอร์ |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0.4~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| พิมพ์ | จัดอันดับปัจจุบันทำงานของรีเลย์ความร้อน | ส่วนประกอบความร้อน | ||
| จัดอันดับปัจจุบัน (A) |
คะแนนหรือมาตราส่วนของ จัดอันดับปัจจุบัน (A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
| LR2-D1302 | 0.25 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
