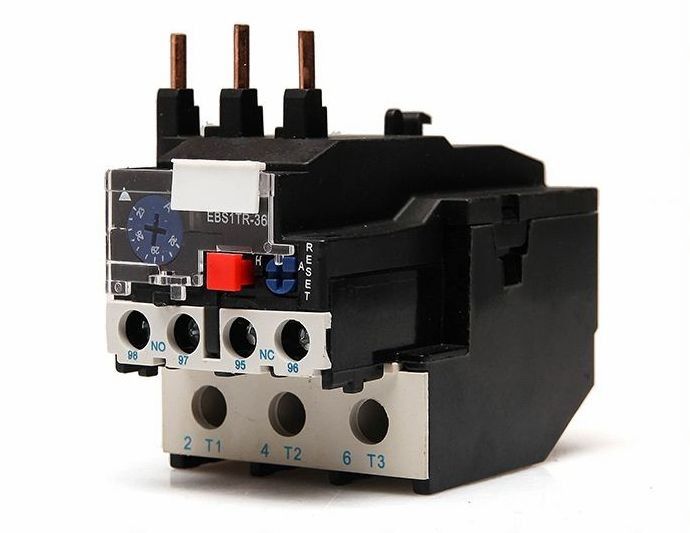

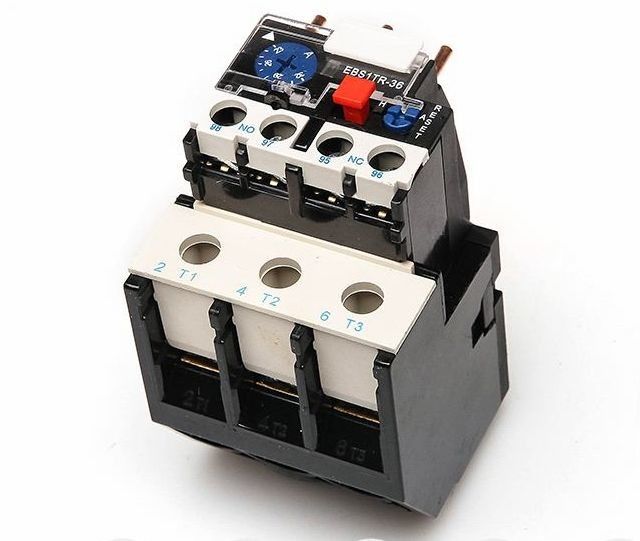

30A 50A 80amp LR2-D33 รีเลย์ป้องกันความร้อนเกินพิกัด
แอปพลิเคชัน:
LR2-D series รีเลย์ความร้อนสามารถใช้ในวงจร 50Hz หรือ 60Hz, แรงดันไฟฟ้าฉนวน 660V, พิกัดกระแส 0.1-93A เพื่อป้องกันเฟสแตกเมื่อมอเตอร์ไฟฟ้าเกินพิกัด
รีเลย์มีกลไกและการชดเชยอุณหภูมิที่แตกต่างกัน และสามารถเสียบเข้ากับคอนแทคเตอร์ AC ซีรีส์ HC-D ได้เป็นรีเลย์ระบายความร้อนที่ล้ำสมัยที่สุดในโลก
ข้อมูลจำเพาะ:
♦ พารามิเตอร์พื้นฐานของวงจรหลัก:
พิกัดแรงดันฉนวน 660V
จัดอันดับการทำงานปัจจุบัน 25,36,93A แยกต่างหาก
ตราประทับของเรกูเลเตอร์ของการตั้งค่าปัจจุบันและการตั้งค่า
กระแสของส่วนประกอบความร้อน
♦ วงจรเสริม
มี NO และ NC contact พร้อมฉนวนไฟฟ้าหนึ่งคู่
ความถี่สูงสุด 50-60Hz
ใช้กลุ่ม, พิกัดแรงดันใช้งาน, กำหนดกระแสความร้อนและกระแสไฟที่กำหนด
| พิมพ์ | จัดอันดับการทำงานปัจจุบัน | ส่วนประกอบความร้อน | ||
| ของรีเลย์ความร้อน | จัดอันดับปัจจุบัน (A) | พิกัดหรือมาตราส่วนของกระแสไฟที่กำหนด (A) | ||
| LR2-D13 | 25 | LR2-D1301 | 0.2 | 0.10-0.16 |
| LR2-D1302 | 0.3 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.6 | 0.40-0.63 | ||
| LR2-D1305 | 1.0 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13X6 | 2.0 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4.0 | 2.5-4.0 | ||
| LR2-D1310 | 6.0 | 4.0-6.0 | ||
| LR2-D1312 | 8.0 | 5.5-8.0 | ||
| LR2-D1314 | 10.0 | 7.0-10.0 | ||
| LR2-D1316 | 13.0 | 9.0-13.0 | ||
| LR2-D1321 | 18.0 | 12.0-18.0 | ||
| LR2-D1322 | 25.0 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32.0 | 23.0-32.0 |
| LR2-D2355 | 36.0 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32.0 | 23.0-32.0 |
| LR2-D3355 | 40.0 | 30.0-40.0 | ||
| LR2-D3357 | 50.0 | 37.0-50.0 | ||
| LR2-D3359 | 65.0 | 48.0-65.0 | ||
| LR2-D3361 | 70.0 | 55.0-70.0 | ||
| LR2-D3363 | 90.0 | 63.0-80.0 | ||
| LR2-D3365 | 93.0 | 80.0-93.0 | ||
ขนาดเค้าร่างและการติดตั้ง:
