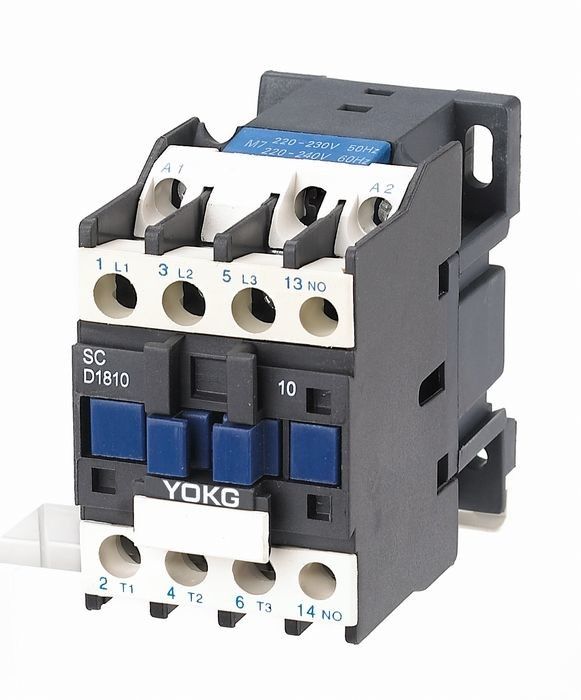

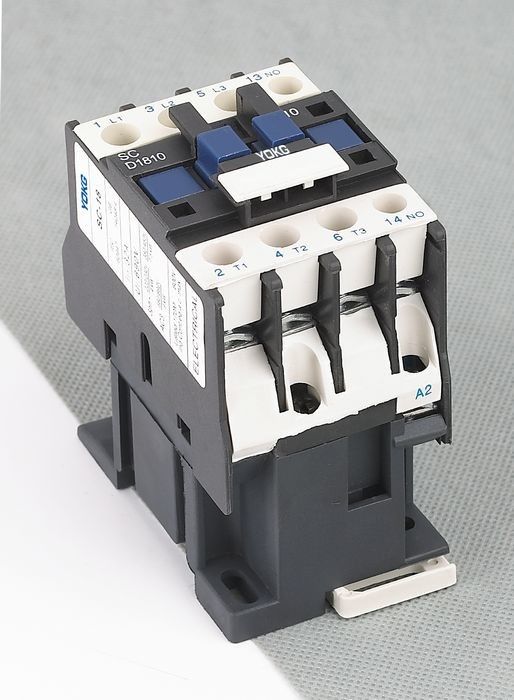

YOKG SC Series คอนแทคไฟฟ้ากระแสสลับ 20A 690V 3poles Black Contactor
แอปพลิเคชัน:
คอนแทคเตอร์ AC ซีรีส์ SC ส่วนใหญ่ใช้สำหรับแรงดันไฟฟ้า AC 50Hz / 60Hz.rated สูงถึง 660V และพิกัดกระแสสูงถึง 95A สำหรับสวิตช์ระยะไกล การแตกหัก และการสตาร์ทบ่อยครั้ง การควบคุมมอเตอร์ ACนอกจากนี้ คอนแทคเตอร์ยังสามารถทำหน้าที่เป็นคอนแทคแบบหน่วงเวลา คอนแทคแบบย้อนกลับ สตาร์-เดลต้าสตาร์ทเตอร์ได้ด้วยการเพิ่มอุปกรณ์เสริม เช่น การเพิ่มชุดคอนแทคเสริมแบบโมดูลาร์หัวหน่วงเวลาออกอากาศ กลไกการเชื่อมต่อทางกล ฯลฯ นอกจากนี้ยังสามารถทำหน้าที่เป็นตัวสตาร์ทแม่เหล็กไฟฟ้าโดยปลั๊กโดยตรงของรีเลย์ความร้อน
คอนแทคเตอร์ชุดนี้สอดคล้องกับ GB 14048, IEC60947-4-1
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| พิมพ์ | SC18 | ||
| จัดอันดับความร้อนปัจจุบัน (A) | 32 | ||
| พิกัดแรงดันฉนวน (V) | 690 | ||
| พิกัดทนต่อแรงกระแทก (KV) | 6 | ||
| จัดอันดับกำลังการผลิต | 10le | ||
| จัดอันดับความจุทำลาย | 8le | ||
| เสา | 3 | ||
| ติดต่อเสริม | ไม่มี/NC | ||
| ระยะสั้นทนต่อกระแส (A) | 10S | 144 | |
| จัดอันดับการทำงานปัจจุบัน(A) | 380V | AC-3 | 18 |
| AC-4 | 7.7 | ||
| 660V | AC-3 | 12 | |
| AC-4 | 3.8 | ||
| ความจุ AC-3 ของเฟส3 มอเตอร์กรงกระรอก (AC-3) KW |
220V | 4 | |
| 380V | 7.5 | ||
| 660V | 10 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | อายุการใช้งานไฟฟ้า | AC-3 | 1200 |
| AC-4 | 300 | ||
| ชีวิตเครื่องกล | 3600 | ||
| อายุการใช้งานไฟฟ้า (10,000/ครั้ง) | AC-3 | 100 | |
| AC-4 | 20 | ||
| อายุการใช้งานเครื่องกล (10,000/ครั้ง) | 1000 | ||
| ติดตั้งฟิวส์ประเภท | RT16-32 | ||
| จัดอันดับควบคุมแรงดันไฟฟ้าเรา (V) | 50/60Hz | 12~480 | |
| ช่วงการทำงาน | ดึงเข้ามา | (85%~110%)เรา +40℃ | |
| ปล่อย | (20%~75%)เรา -5℃ | ||
| Ac คอยล์กำลังเฉลี่ย (VA) | เริ่ม | 70 | |
| การรักษา | 8 | ||
| ระดับประสิทธิภาพพลังงาน | ชั้น 3 | ||
| การสูญเสียความร้อน (W) | 2~3 | ||
| เวลาเปิดใช้งาน (มิลลิวินาที) | ปิด | 12~25 | |
| หยุดพัก | 5~20 | ||
| การเดินสายวงจรหลัก | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 1.5～6 |
| 2แท่ง | 1.5～6 | ||
| ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 1～6 | |
| 2แท่ง | 1～4 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 1.5～6 | |
| 2แท่ง | 1.5～6 | ||
| ขนาดสกรูยึด | M3.5 | ||
| แรงบิดในการขันให้แน่น (Nm) | 0.8 | ||
| การเดินสายวงจรควบคุม | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 |
| 2แท่ง | 1～4 | ||
| ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | |
| 2แท่ง | 1~2.5 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 1～4 | |
| 2แท่ง | 1～4 | ||
| ขนาดสกรูยึด | M3.5 | ||
| แรงบิดในการขันให้แน่น (Nm) | 0.8 |
||
รูปแบบและความหมาย:
สภาพการทำงานและการติดตั้ง:
อุณหภูมิอากาศแวดล้อม: -5℃--+40℃ และเฉลี่ยไม่เกิน +35℃ ภายใน 24 ชั่วโมง
ระดับความสูง: ≤ 2000m;
เครื่องปรับอากาศ: เมื่ออุณหภูมิสูงสุดคือ +40℃ ความชื้นสัมพัทธ์ของอากาศไม่เกิน 50% แต่อนุญาตให้มีความชื้นสูงขึ้นได้ที่อุณหภูมิต่ำกว่า ชอบความชื้น 90% ที่ 20 ℃ ควรพิจารณาน้ำค้างคอนเดนเสทเมื่ออยู่ในอุณหภูมิที่ต่ำกว่า
ระดับมลพิษ: ชั้น3
หมวดหมู่การติดตั้ง:III
ระดับการป้องกัน: IP20
เงื่อนไขการติดตั้ง: มุมไล่ระดับระหว่างด้านการติดตั้งและด้านแนวตั้งไม่ควรเกิน ±5℃
ผลกระทบและการสั่นสะเทือน: คอนแทคเตอร์ต้องได้รับการติดตั้งและใช้งานภายใต้สถานการณ์ที่ไม่มีการสั่นสะเทือน แรงกระแทก และการสั่นสะเทือนที่เห็นได้ชัด
ลักษณะโครงสร้าง:
สามารถติดตั้งร่วมกับบล็อกหน้าสัมผัสเสริม รีเลย์เวลา และบล็อกหน้าสัมผัสที่จำกัดกระแส และรีเลย์ความร้อน เพื่อเป็นผลิตภัณฑ์อนุพันธ์อื่นๆ
คอนแทคเตอร์รุ่นนี้มีปริมาตรน้อย น้ำหนักเบา สูญเสียพลังงานน้อยกว่า อายุการใช้งานยาวนานและปลอดภัยและเชื่อถือได้ เป็นต้น
คอนแทคสามารถติดตั้งหน้าสัมผัสเสริม 1NO หรือหน้าสัมผัสเสริม 1NC (น้อยกว่า 32A) และหน้าสัมผัสเสริม 1NO หน้าสัมผัสเสริม 1NC (มากกว่า 40A) นอกจากนี้ยังสามารถติดตั้งบล็อกคอนแทคเสริม F4 (2 บล็อกหรือ 4 บล็อก)
นอกจากจะใช้สกรูในการติดตั้งแล้ว ยังขันคอนแทคเตอร์ให้แน่นด้วยรางติดตั้งมาตรฐาน 35 มม. (sc09~95) และรางติดตั้งมาตรฐาน 75 มม. (SC40~95)
ขนาดการติดตั้ง:
| สูงสุด | บีแม็กซ์ | C max | เอ | ข | ∅ |
| 47 | 76 | 87 | 34/35 | 50/60 | 4.5 |
