IP40 มินิเบรกเกอร์ในร่ม 10KA SB6H 4P 3p 40a 10ka

100PCS
MOQ
Negotiable
ราคา
IP40 มินิเบรกเกอร์ในร่ม 10KA SB6H 4P 3p 40a 10ka
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
กำลังทำลาย: 4.5KA
เสา: 1P, 1P+N, 2P, 3P, 3P+N, 4P
แอปพลิเคชัน: ครัวเรือน
มาตรฐาน: IEC/EN60898-1, IEC/EN 60947-2
จัดอันดับปัจจุบัน: 10A,20A,40A,63A
ประเภทการเชื่อมต่อเทอร์มินัล: เคเบิ้ล, บัสบาร์
สี: ตู้สีขาว ด้ามเขียว
พิมพ์: เบรกเกอร์ขนาดเล็ก
แสงสูง:

IP40 มินิเบรกเกอร์ในร่ม

,

4P มินิเซอร์กิตเบรกเกอร์ 10KA

,

IP40 MCB 3p 40a 10ka

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: YOKG
ได้รับการรับรอง: CE
หมายเลขรุ่น: SB6H
การชำระเงิน
เวลาการส่งมอบ: 15 วันหรือขึ้นอยู่กับการสั่งซื้อ QTYS
เงื่อนไขการชำระเงิน: L/C, D/P, T/T
สามารถในการผลิต: 100000 ชิ้นต่อเดือน
รายละเอียดสินค้า

IP40 มินิเบรกเกอร์ในร่ม SB6H 3P,4P 10KA MCB



ลักษณะสะดุดทันที:

เซอร์กิตเบรกเกอร์ SB6 ได้รับการออกแบบมาเพื่อป้องกันวงจรการกระจายและวงจรสาขาที่มีโหลดต่างกัน

♦ Curve B ---- อุปกรณ์ไม่ควรทำงานใน 0.1 วินาทีที่กระแส 3 In;ในปัจจุบัน 5 In ควรทำงานในเวลาน้อยกว่า 0.1S

♦ Curve C ---- อุปกรณ์ไม่ควรทำงานใน 0.1 วินาทีที่กระแส 5 In;ในปัจจุบัน 10 In ควรทำงานได้น้อยกว่า 0.1S

♦ Curve D ---- อุปกรณ์ไม่ควรทำงานใน 0.1 วินาทีที่ 10 In ปัจจุบันในปัจจุบัน 20 In ควรทำงานในเวลาน้อยกว่า 0.1S



ข้อมูลจำเพาะ:

เสา 1P,1P+N, 2P, 3P, 3P+N, 4P
ข้อกำหนดทางไฟฟ้า
จัดอันดับปัจจุบัน (A) In 1-63
ความถี่สูงสุด (Hz) 50/60
จัดอันดับแรงดันใช้งาน(V) Ue 1P:230/400~, 2/3/4P: 400~
จัดอันดับแรงดันไฟฟ้าฉนวน (V) Ui 500
แรงดันต้านทานแรงกระตุ้น (KV) Uimp 6
จัดอันดับความจุไฟฟ้าลัดวงจร (KA) Icn



4.5

ประเภทสะดุดทันที B,C,D
แรงดันใช้งานสูงสุด Umax 440
แรงดันใช้งานขั้นต่ำ Umin 12
แรงดันทดสอบอิเล็กทริก (kv) 2
อายุการใช้งาน ค่ามาตรฐานเครื่องกล 10000
(OC) ค่ามาตรฐานทางไฟฟ้า 4000
การควบคุมและการบ่งชี้:
Shunt ปล่อย (SHT) ไม่จำเป็น
ปล่อยแรงดันตก (UVT) ไม่จำเป็น
ติดต่อเสริม (AUX) ไม่จำเป็น
ติดต่อปลุก (ALT) ไม่จำเป็น
ตัวบ่งชี้ตำแหน่งการติดต่อ ค่าเริ่มต้น
ตัวบ่งชี้ข้อผิดพลาด ไม่มี
การเชื่อมต่อและการติดตั้ง:
อุณหภูมิแวดล้อม (มีค่าเฉลี่ยรายวัน≤35℃) -5℃~+40℃
ระดับการป้องกันทุกด้าน IP40
ขั้วต่อ IP20
ลวด(㎟) 16
บัสบาร์(㎟) 16
การติดตั้ง เคเบิ้ล/บัสบาร์
ระดับมลพิษ 2
อุณหภูมิอ้างอิงสำหรับการตั้งค่าองค์ประกอบความร้อน (℃) 30
อุณหภูมิในการจัดเก็บ (℃) -25℃~+70℃
แรงบิดขัน 3.0
การเชื่อมต่อ ข้างบนและข้างล่าง
ขนาด(มม.) ก(1P/2P/3P/4P) 17.5/35/52.5/70
IP40 มินิเบรกเกอร์ในร่ม 10KA SB6H 4P 3p 40a 10ka 0 ข(1P/2P/3P/4P) 83/83/83/83
(กxสxล) ค(1P/2P/3P/4P) 67/67/67/67



แอปพลิเคชัน:



NS เบรกเกอร์มินิในร่มสามารถใช้สำหรับ:การป้องกันการลัดวงจร, ฟังก์ชันการแยก, การป้องกันการโอเวอร์โหลด, ฟังก์ชั่นการระบุตำแหน่งสัมผัส, การติดตั้งราง Din 35 มม., ประเภทสายไฟขาเข้าและขาออกด้านล่าง หรือประเภทสายไฟขาเข้าและขาออกด้านล่าง สามารถเลือกอุปกรณ์ไฟฟ้าและบรรลุข้อบ่งชี้ที่ห่างไกล เงื่อนไข MCB;การแตกหัก ปิด และสะดุด และเลือกอุปกรณ์ไฟฟ้า และตระหนักถึงการป้องกันแรงดันไฟต่ำและแรงดันเกินของ MCB และตัวปล่อย shunt ที่อยู่ห่างออกไป



IP40 มินิเบรกเกอร์ในร่ม 10KA SB6H 4P 3p 40a 10ka 1



ลักษณะการทำงานแบบกระแสเกิน:

เลขที่. จัดอันดับปัจจุบันของการเปิดตัว (A) สถานะเริ่มต้น ทดสอบปัจจุบัน เวลาที่กำหนด ผลลัพธ์ที่จะได้รับ หมายเหตุ
1 1~63 สถานะรหัส 1.13 ใน เสื้อ ≤ 1h ไม่เดินทาง
2 1~63 จากการทดสอบครั้งก่อน 1.45 นิ้ว t < 1h การเดินทาง การตั้งค่าปัจจุบันเป็นค่าที่กำหนดอย่างต่อเนื่องใน 5s
3 ใน ≤ 32 สถานะรหัส 2.55 นิ้ว 1s <t <60s การเดินทาง
ใน > 32 สถานะรหัส 2.55 นิ้ว 1s <t <120s การเดินทาง
4 1~63 สถานะรหัส 3 ใน เสื้อ ≤0.1s ไม่เดินทาง แบบบี
1~63 สถานะรหัส 5 ใน เสื้อ <0.1s การเดินทาง แบบบี
1~63 สถานะรหัส 5 ใน เสื้อ ≤0.1s ไม่เดินทาง ประเภท C
1~63 สถานะรหัส 10 ใน เสื้อ <0.1s การเดินทาง ประเภท C
1~63 สถานะรหัส 10 ใน เสื้อ ≤0.1s ไม่เดินทาง ประเภท D
1~63 สถานะรหัส 20 ใน เสื้อ <0.1s การเดินทาง ประเภท D

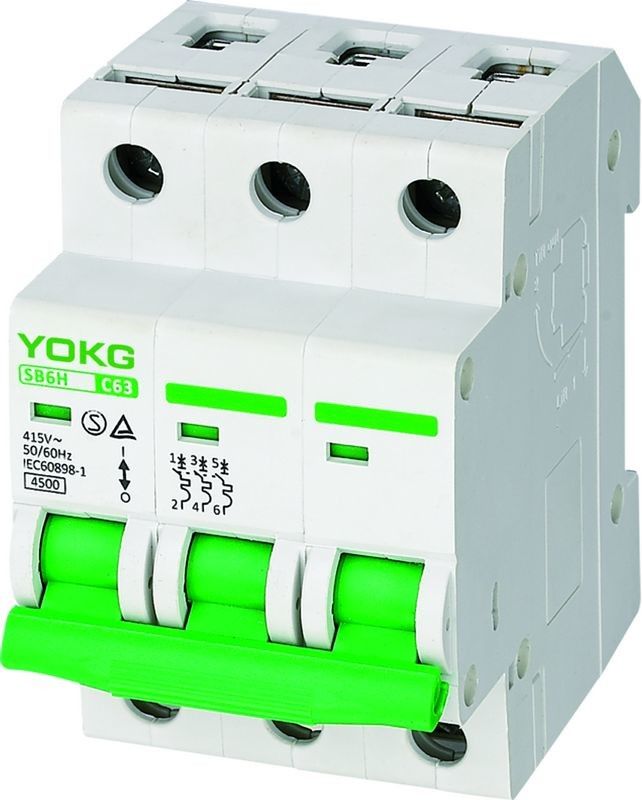

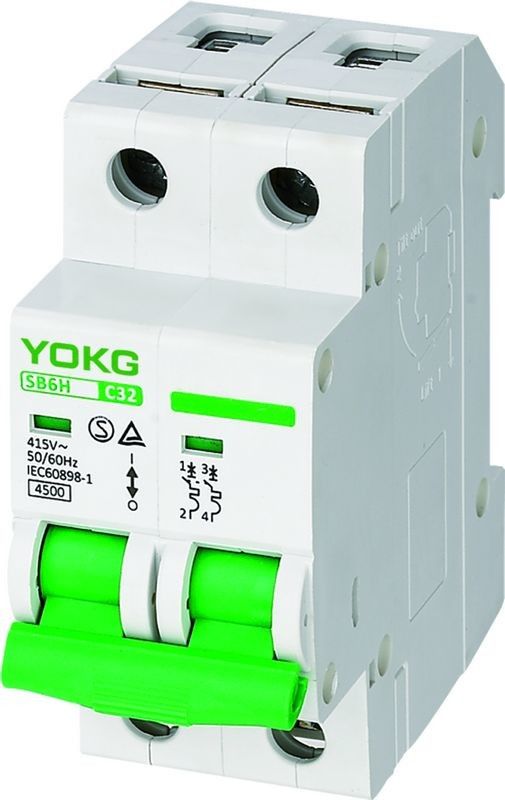

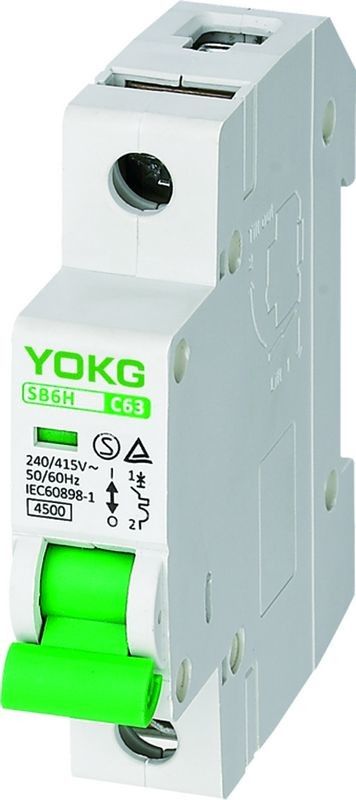

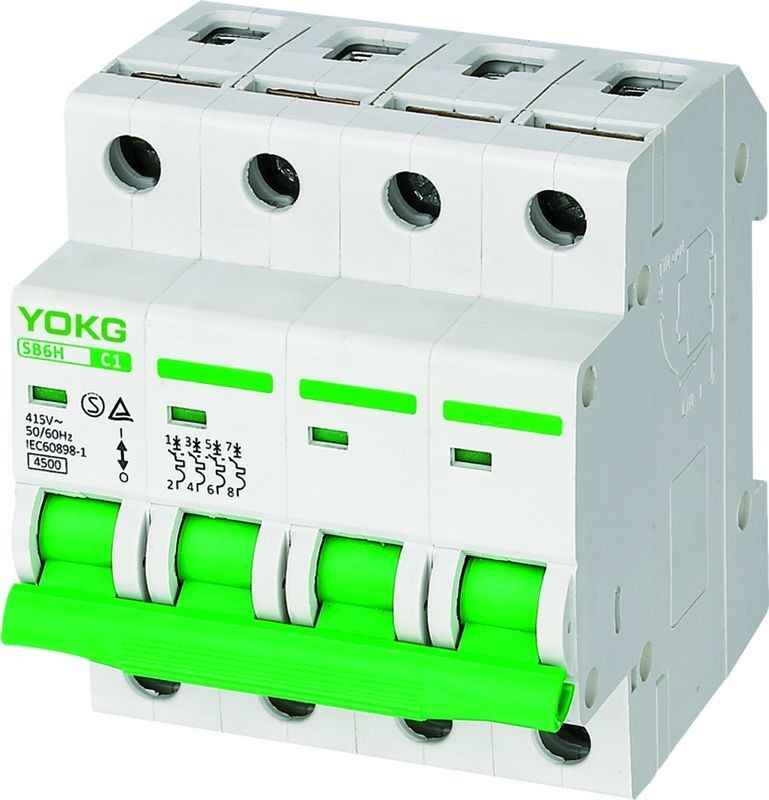

จำนวนเสา:

IP40 มินิเบรกเกอร์ในร่ม 10KA SB6H 4P 3p 40a 10ka 2



ขนาด:

IP40 มินิเบรกเกอร์ในร่ม 10KA SB6H 4P 3p 40a 10ka 3





IP40 มินิเบรกเกอร์ในร่ม 10KA SB6H 4P 3p 40a 10ka 4IP40 มินิเบรกเกอร์ในร่ม 10KA SB6H 4P 3p 40a 10ka 5IP40 มินิเบรกเกอร์ในร่ม 10KA SB6H 4P 3p 40a 10ka 6IP40 มินิเบรกเกอร์ในร่ม 10KA SB6H 4P 3p 40a 10ka 7
