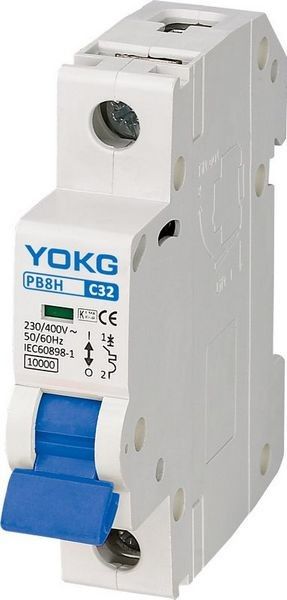

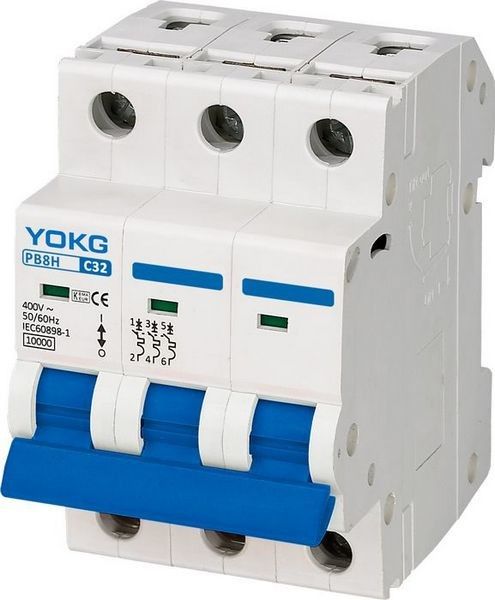

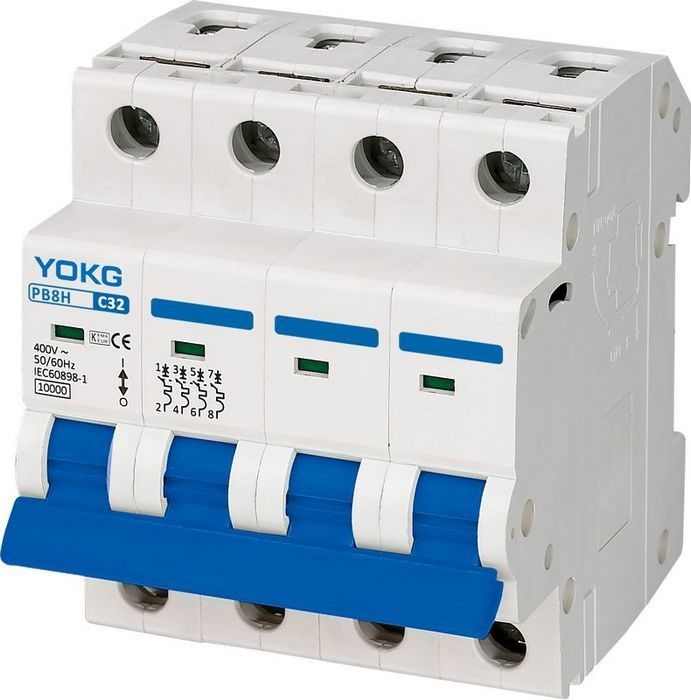

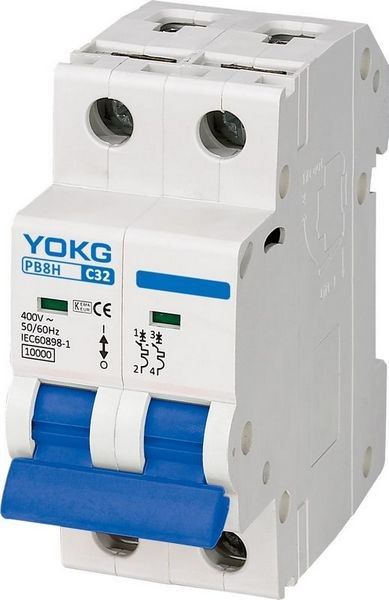

IP20 มินิเบรกเกอร์ PB8H 1P 2 เสา 4 เสา 10KA MCB พร้อมใบรับรอง CE KEMA
แอปพลิเคชัน:
♦ ป้องกันการลัดวงจร
♦ ฟังก์ชันการแยก
♦ป้องกันการโอเวอร์โหลด
♦ฟังก์ชั่นบ่งชี้ตำแหน่งผู้ติดต่อ
♦รองรับการติดตั้งราง Din 35 มม.
♦สนับสนุนประเภทสายไฟขาเข้าและขาออกด้านล่างหรือประเภทสายไฟขาเข้าและขาออกด้านบน
♦ สามารถเลือกอุปกรณ์ไฟฟ้าและระบุสภาพ MCB ได้ทางไกลแตกหัก ปิด และสะดุดล้ม
♦ สามารถเลือกอุปกรณ์ไฟฟ้าและตระหนักถึงการป้องกันแรงดันไฟต่ำและแรงดันเกินของ MCB และการปล่อย shunt ที่ห่างไกล
ข้อมูลจำเพาะ:
| เสา | 1P,1P+N, 2P, 3P, 3P+N, 4P |
| ข้อกำหนดทางไฟฟ้า | |
| จัดอันดับปัจจุบัน (A) In | 1-63 |
| ความถี่สูงสุด (Hz) | 50/60 |
| จัดอันดับแรงดันใช้งาน(V) Ue | 1P:230/400～, 2/3/4P: 400～ |
| จัดอันดับแรงดันไฟฟ้าฉนวน (V) Ui | 500 |
| แรงดันต้านทานแรงกระตุ้น (KV) Uimp | 6 |
| จัดอันดับความจุไฟฟ้าลัดวงจร (KA) Icn | 10 |
| ประเภทสะดุดทันที | B,C,D |
| แรงดันใช้งานสูงสุด Umax | 440 |
| แรงดันใช้งานขั้นต่ำ Umin | 12 |
| แรงดันทดสอบอิเล็กทริก (kv) | 2 |
| อายุการใช้งาน ค่ามาตรฐานเครื่องกล | 10000 |
| (OC) ค่ามาตรฐานทางไฟฟ้า | 4000 |
| การควบคุมและการบ่งชี้: | |
| Shunt ปล่อย (SHT) | ไม่จำเป็น |
| ปล่อยแรงดันตก (UVT) | ไม่จำเป็น |
| ติดต่อเสริม (AUX) | ไม่จำเป็น |
| ติดต่อปลุก (ALT) | ไม่จำเป็น |
| ตัวบ่งชี้ตำแหน่งการติดต่อ | ค่าเริ่มต้น |
| ตัวบ่งชี้ข้อผิดพลาด | ไม่มี |
| การเชื่อมต่อและการติดตั้ง: | |
| อุณหภูมิแวดล้อม (มีค่าเฉลี่ยรายวัน≤35℃) | -5℃～+40℃ |
| ระดับการป้องกันทุกด้าน | IP40 |
| ขั้วต่อ | IP20 |
| ลวด(㎟) | 16 |
| บัสบาร์(㎟) | 25 |
| การติดตั้ง | เคเบิ้ล/บัสบาร์ |
| ระดับมลพิษ | 2 |
| อุณหภูมิอ้างอิงสำหรับการตั้งค่าองค์ประกอบความร้อน (℃) | 30 |
| อุณหภูมิในการจัดเก็บ (℃) | -25℃～+70℃ |
| แรงบิดขัน | 3.0 |
| การเชื่อมต่อ | ข้างบนและข้างล่าง |
| ขนาด(มม.) ก(1P/2P/3P/4P) | 17.5/35/52.5/70 |
 ข(1P/2P/3P/4P) |
87/87/87/87 |
| (กxสxล) ค(1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
ลักษณะสะดุดทันที:
เซอร์กิตเบรกเกอร์ PB8 ได้รับการออกแบบมาเพื่อป้องกันวงจรการกระจายและวงจรสาขาที่มีโหลดต่างกัน
♦ Curve B ---- อุปกรณ์ไม่ควรทำงานใน 0.1 วินาทีที่กระแส 3 In;ในปัจจุบัน 5 In ควรทำงานในเวลาน้อยกว่า 0.1S
♦ Curve C ---- อุปกรณ์ไม่ควรทำงานใน 0.1 วินาทีที่กระแส 5 In;ในปัจจุบัน 10 In ควรทำงานได้น้อยกว่า 0.1S
♦ Curve D ---- อุปกรณ์ไม่ควรทำงานใน 0.1 วินาทีที่ 10 In ปัจจุบันในปัจจุบัน 20 In ควรทำงานในเวลาน้อยกว่า 0.1S
ลักษณะการทำงานแบบกระแสเกิน:
| เลขที่. | จัดอันดับปัจจุบันของการเปิดตัว (A) | สถานะเริ่มต้น | ทดสอบปัจจุบัน | เวลาที่กำหนด | ผลลัพธ์ที่จะได้รับ | หมายเหตุ |
| 1 | 1～63 | สถานะรหัส | 1.13 ใน | เสื้อ ≤ 1h | ไม่เดินทาง | |
| 2 | 1～63 | จากการทดสอบครั้งก่อน | 1.45 นิ้ว | t ＜ 1h | การเดินทาง | การตั้งค่าปัจจุบันเป็นค่าที่กำหนดอย่างต่อเนื่องใน 5s |
| 3 | ใน ≤ 32 | สถานะรหัส | 2.55 นิ้ว | 1s ＜t ＜60s | การเดินทาง | |
| ใน ＞ 32 | สถานะรหัส | 2.55 นิ้ว | 1s ＜t ＜120s | การเดินทาง | ||
| 4 | 1～63 | สถานะรหัส | 3 ใน | เสื้อ ≤0.1s | ไม่เดินทาง | แบบบี |
| 1～63 | สถานะรหัส | 5 ใน | เสื้อ ＜0.1s | การเดินทาง | แบบบี | |
| 1～63 | สถานะรหัส | 5 ใน | เสื้อ ≤0.1s | ไม่เดินทาง | ประเภท C | |
| 1～63 | สถานะรหัส | 10 ใน | เสื้อ ＜0.1s | การเดินทาง | ประเภท C | |
| 1～63 | สถานะรหัส | 10 ใน | เสื้อ ≤0.1s | ไม่เดินทาง | ประเภท D | |
| 1～63 | สถานะรหัส | 20 ใน | เสื้อ ＜0.1s | การเดินทาง | ประเภท D |
