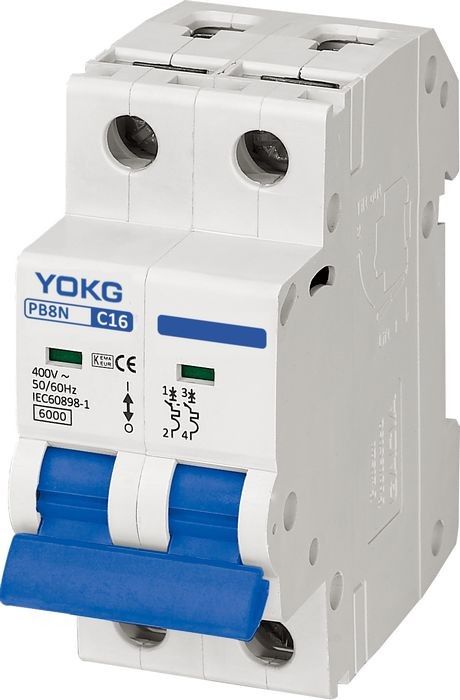

2p 40 แอมป์ Mcb IEC60898-1 230/400V 50/60 Hz 1A-63amp เซอร์กิตเบรกเกอร์
ทั่วไป:
|
ชื่อผลิตภัณฑ์: |
เซอร์กิตเบรกเกอร์จิ๋ว / MCB |
|
พิมพ์: |
มินิ |
|
พิกัดความจุไฟฟ้าลัดวงจร lcu (V) |
B,C,D |
|
แรงดันไฟฟ้า: |
230V/400VAC |
|
จัดอันดับปัจจุบัน: |
1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
ทำลายความจุ: |
6KA |
|
ความถี่สูงสุด: |
50/60Hz |
|
จำนวนเสา: |
1P, 1P+N, 2P, 3P, 3P+N, 4P |
|
ระดับความสูง: |
≤2000m |
|
อุณหภูมิแวดล้อม: |
-5~40℃ |
|
มาตรฐาน: |
IEC/EN 60898-1 |
|
ประเภทการป้องกัน: |
ป้องกันการโอเวอร์โหลด, ป้องกันการลัดวงจร |
|
ประเภทสะดุด: |
ประเภทความร้อน |
|
ค่างวดเงินผ่อน: |
TH 35mm din rail |
|
ความจุสายไฟ: |
≤25mm² |
|
แอปพลิเคชัน: |
การป้องกันการลัดวงจร, ฟังก์ชันการแยก, การป้องกันการโอเวอร์โหลด
|
ลักษณะสะดุดทันที:
เซอร์กิตเบรกเกอร์ PB8 ได้รับการออกแบบมาเพื่อป้องกันวงจรการกระจายและวงจรสาขาที่มีโหลดต่างกัน
♦ Curve B ---- อุปกรณ์ไม่ควรทำงานใน 0.1 วินาทีที่กระแส 3 In;ในปัจจุบัน 5 In ควรทำงานในเวลาน้อยกว่า 0.1S
♦ Curve C ---- อุปกรณ์ไม่ควรทำงานใน 0.1 วินาทีที่กระแส 5 In;ในปัจจุบัน 10 In ควรทำงานได้น้อยกว่า 0.1S
♦ Curve D ---- อุปกรณ์ไม่ควรทำงานใน 0.1 วินาทีที่ 10 In ปัจจุบันในปัจจุบัน 20 In ควรทำงานในเวลาน้อยกว่า 0.1S
ลักษณะการทำงานแบบกระแสเกิน:
| เลขที่. | จัดอันดับปัจจุบันของการเปิดตัว (A) | สถานะเริ่มต้น | ทดสอบปัจจุบัน | เวลาที่กำหนด | ผลลัพธ์ที่จะได้รับ | หมายเหตุ |
| 1 | 1～63 | สถานะรหัส | 1.13 ใน | เสื้อ ≤ 1h | ไม่เดินทาง | |
| 2 | 1～63 | จากการทดสอบครั้งก่อน | 1.45 นิ้ว | t ＜ 1h | การเดินทาง | การตั้งค่าปัจจุบันเป็นค่าที่กำหนดอย่างต่อเนื่องใน 5s |
| 3 | ใน ≤ 32 | สถานะรหัส | 2.55 นิ้ว | 1s ＜t ＜60s | การเดินทาง | |
| ใน ＞ 32 | สถานะรหัส | 2.55 นิ้ว | 1s ＜t ＜120s | การเดินทาง | ||
| 4 | 1～63 | สถานะรหัส | 3 ใน | เสื้อ ≤0.1s | ไม่เดินทาง | แบบบี |
| 1～63 | สถานะรหัส | 5 ใน | เสื้อ ＜0.1s | การเดินทาง | แบบบี | |
| 1～63 | สถานะรหัส | 5 ใน | เสื้อ ≤0.1s | ไม่เดินทาง | ประเภท C | |
| 1～63 | สถานะรหัส | 10 ใน | เสื้อ ＜0.1s | การเดินทาง | ประเภท C | |
| 1～63 | สถานะรหัส | 10 ใน | เสื้อ ≤0.1s | ไม่เดินทาง | ประเภท D | |
| 1～63 | สถานะรหัส | 20 ใน | เสื้อ ＜0.1s | การเดินทาง | ประเภท D |

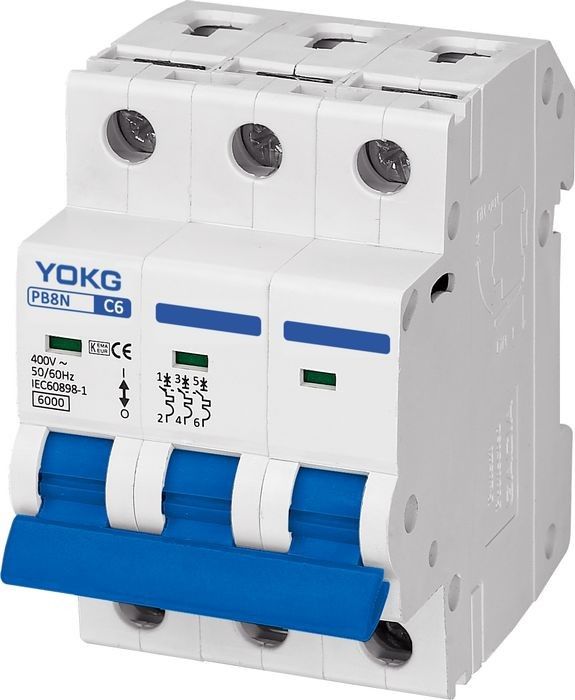

จำนวนเสา:
ขนาด:
ข้อมูลจำเพาะ:
| จัดอันดับปัจจุบัน (A) In | 1-63 |
| ความถี่สูงสุด (Hz) | 50/60 |
| จัดอันดับแรงดันใช้งาน(V) Ue | 1P:230/400～, 2/3/4P: 400～ |
| จัดอันดับแรงดันไฟฟ้าฉนวน (V) Ui | 500 |
| แรงดันต้านทานแรงกระตุ้น (KV) Uimp | 6 |
| จัดอันดับความจุไฟฟ้าลัดวงจร (KA) Icn | 6 |
| ประเภทสะดุดทันที | B,C,D |
| แรงดันใช้งานสูงสุด Umax | 440 |
| แรงดันใช้งานขั้นต่ำ Umin | 12 |
| แรงดันทดสอบอิเล็กทริก (kv) | 2 |
| อายุการใช้งาน ค่ามาตรฐานเครื่องกล | 10000 |
| (OC) ค่ามาตรฐานทางไฟฟ้า | 4000 |
| การเชื่อมต่อและการติดตั้ง: | |
| ระดับการป้องกันทุกด้าน | IP40 |
| ขั้วต่อ | IP20 |
| ลวด(㎟) | 16 |
| บัสบาร์(㎟) | 25 |
| การติดตั้ง | เคเบิ้ล/บัสบาร์ |
| ระดับมลพิษ | 2 |
| อุณหภูมิอ้างอิงสำหรับการตั้งค่าองค์ประกอบความร้อน (℃) | 30 |
| อุณหภูมิในการจัดเก็บ (℃) | -25℃～+70℃ |
| แรงบิดขัน | 3.0 |
| การเชื่อมต่อ | ข้างบนและข้างล่าง |
| ขนาด(มม.) ก(1P/2P/3P/4P) | 17.5/35/52.5/70 |
| ข(1P/2P/3P/4P) |
87/87/87/87 |
| (กxสxล) ค(1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
ใบรับรอง:
การบรรจุและการจัดส่ง:
ทำไมถึงเลือกพวกเรา:
----------------------------------------------------
NS.ตอบคำถามของคุณใน 24 ชั่วโมงทำการ
NS.คำแนะนำทางเทคนิคและมืออาชีพ
ค.คุณภาพดีที่สุดและราคาดีที่สุด
เรารักษาผลิตภัณฑ์ที่ยอดเยี่ยมและมุ่งมั่นเพื่อความพึงพอใจของลูกค้า 100%คำติชมที่ดีเป็นสิ่งสำคัญมาก เรายินดีรับข้อเสนอแนะหรือคำติชมเกี่ยวกับสินค้าและบริการของเรา
คำถามที่พบบ่อย:
1. ฉันขอราคาสินค้าของคุณได้ไหม?
ดียินดีต้อนรับโปรดส่งคำถามใด ๆ มาที่เราคุณจะได้รับการตอบกลับของเราใน 24 ชั่วโมง
2. เราสามารถพิมพ์โลโก้/เว็บไซต์/ชื่อบริษัทบนผลิตภัณฑ์ได้หรือไม่?
ใช่ OEM และ ODM พร้อมใช้งาน
3. ระยะเวลาในการสั่งซื้อปกติคือเท่าไร?
7-15 วันสำหรับปริมาณการสั่งซื้อน้อยกว่า 2000 ชิ้นสำหรับปริมาณมากขึ้น เราสามารถเจรจาเกี่ยวกับเรื่องนี้
4. คุณตรวจสอบผลิตภัณฑ์สำเร็จรูปหรือไม่?
ผลิตภัณฑ์ของเราตรวจสอบและทดสอบด้วยตนเอง 100% ก่อนบรรจุ
5. เงื่อนไขการชำระเงินเป็นอย่างไร?
เงินมัดจำ 30% ส่วนที่เหลือชำระกับสำเนา B / L
