| สถานที่กำเนิด: | เจ้อเจียงประเทศจีน |
|---|---|
| ชื่อแบรนด์: | YOKG or OEM |
| ได้รับการรับรอง: | CE |
| Model Number: | SC1-09, SC1-12,SC1-18,SC1-25,SC1-32,SC1-40,SC1-50,SC1-65,SC1-80,SC1-95 |
| Minimum Order Quantity: | 200 |
| รายละเอียดการบรรจุ: | แต่ละหน่วยบรรจุในกล่องภายในแต่ละกล่อง |
| Delivery Time: | 10 DAYS |
| Payment Terms: | T/T,L/C |
| จัดอันดับปัจจุบัน: | 20A, 32A, 40A, 50A, 60A, 80A, 125A | พิกัดแรงดันไฟฟ้าของฉนวน: | 690VAC |
|---|---|---|---|
| จำนวนผู้ติดต่อเสริม: | 3 | วิธีการติดตั้ง: | สกรูหรือ DIN RAIL |
| แรงดันไฟฟ้าฉนวน: | 690VAC | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 220VAC, 380VAC |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 220VAC | ความถี่ไฟฟ้า: | 50/60เฮิร์ต |
| เน้น: | คอนแทคเตอร์ไฟฟ้า 3 เฟส 380V,คอนแทคเตอร์ AC แรงดันไฟฟ้า 220VAC,คอนแทคเตอร์ 3 โพล แรงดันไฟฟ้า AC |
||
| พารามิเตอร์ | ค่า |
|---|---|

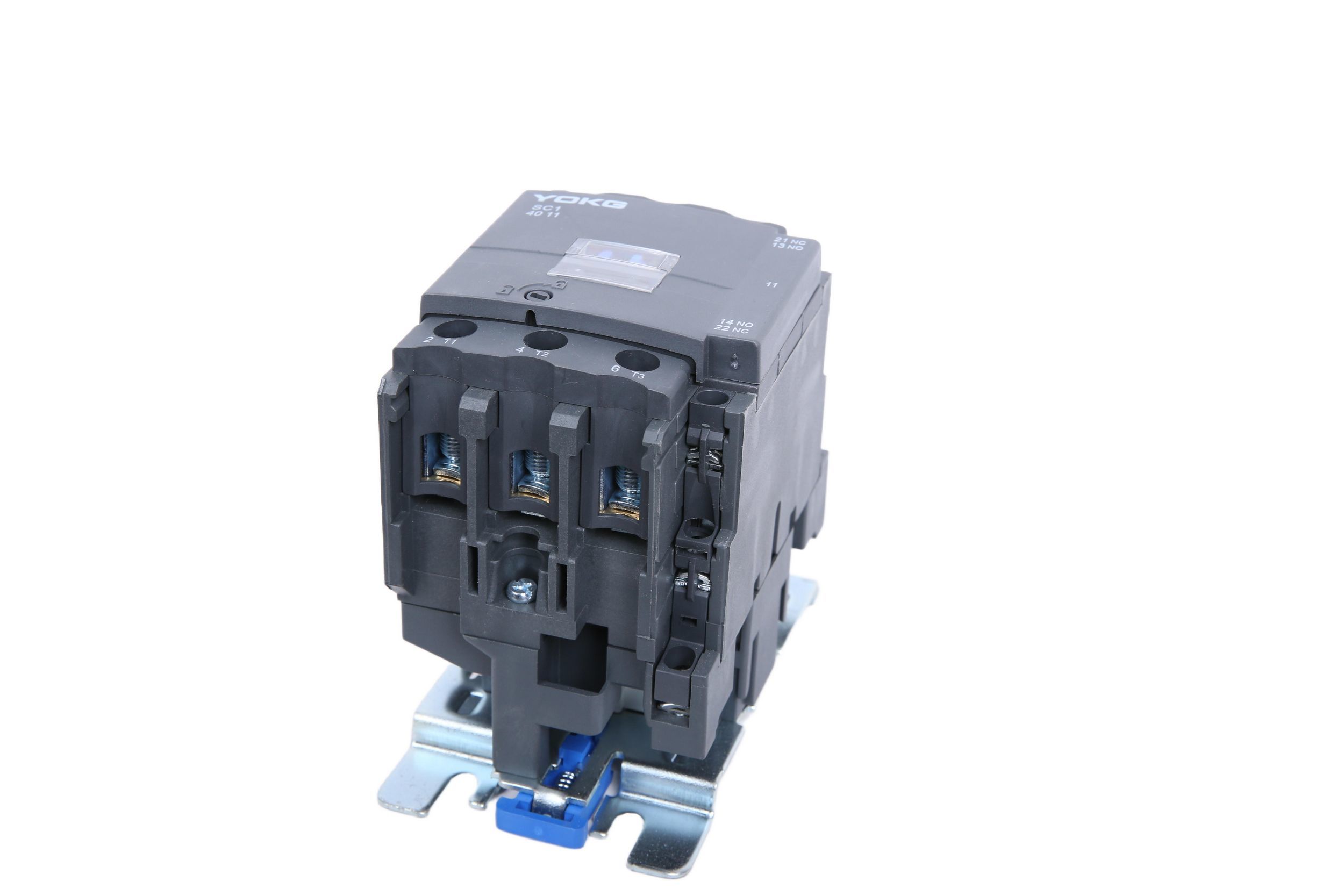

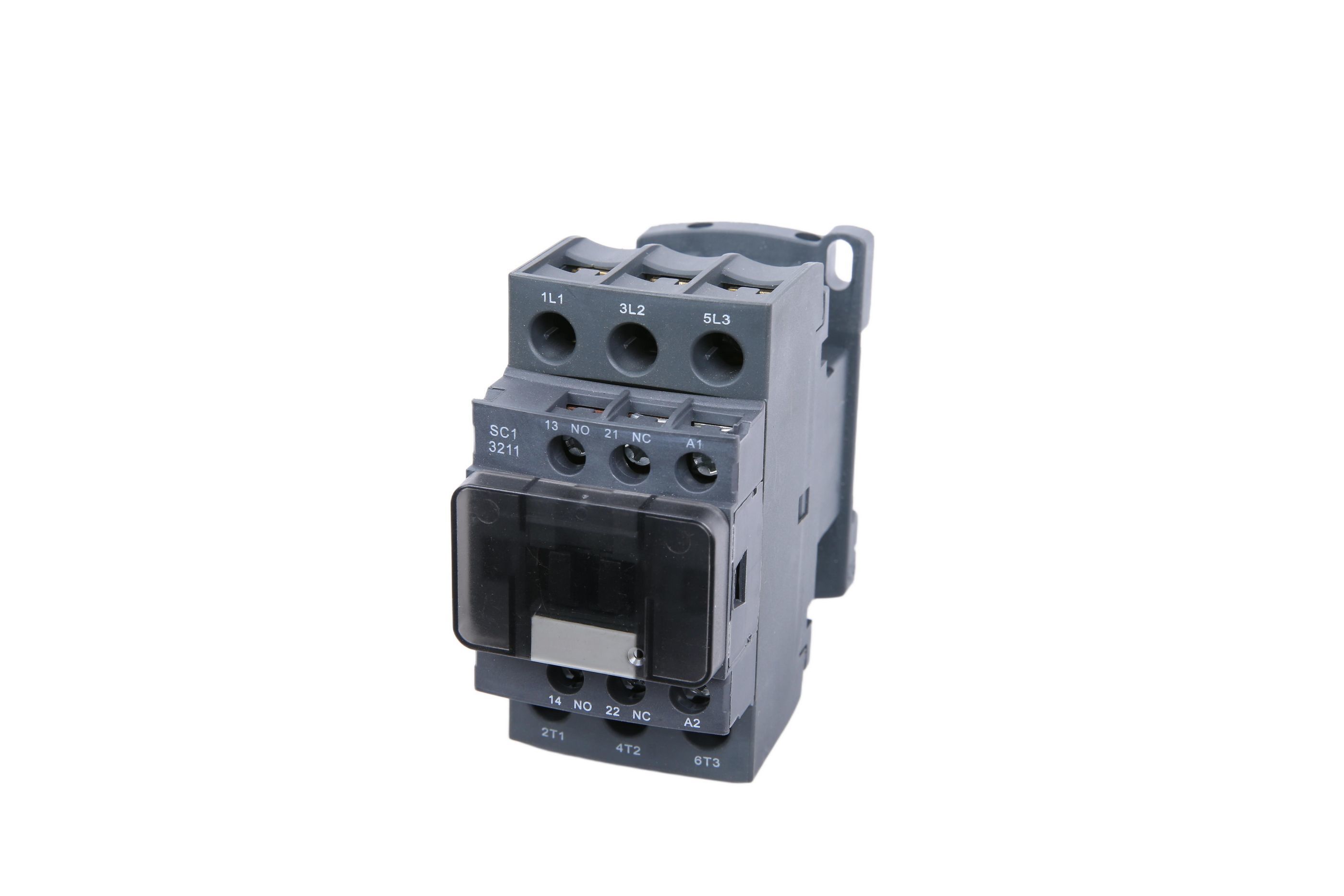

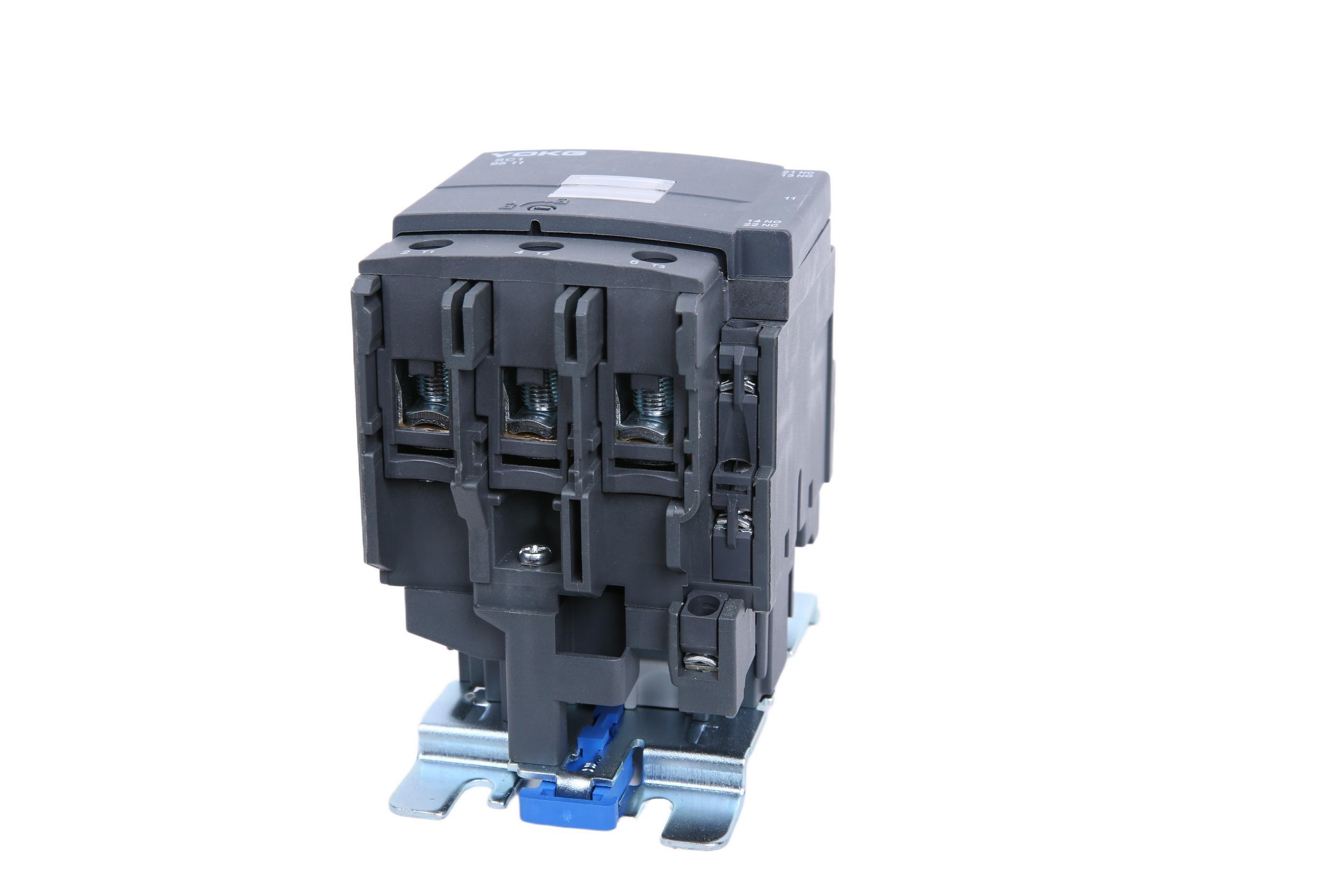

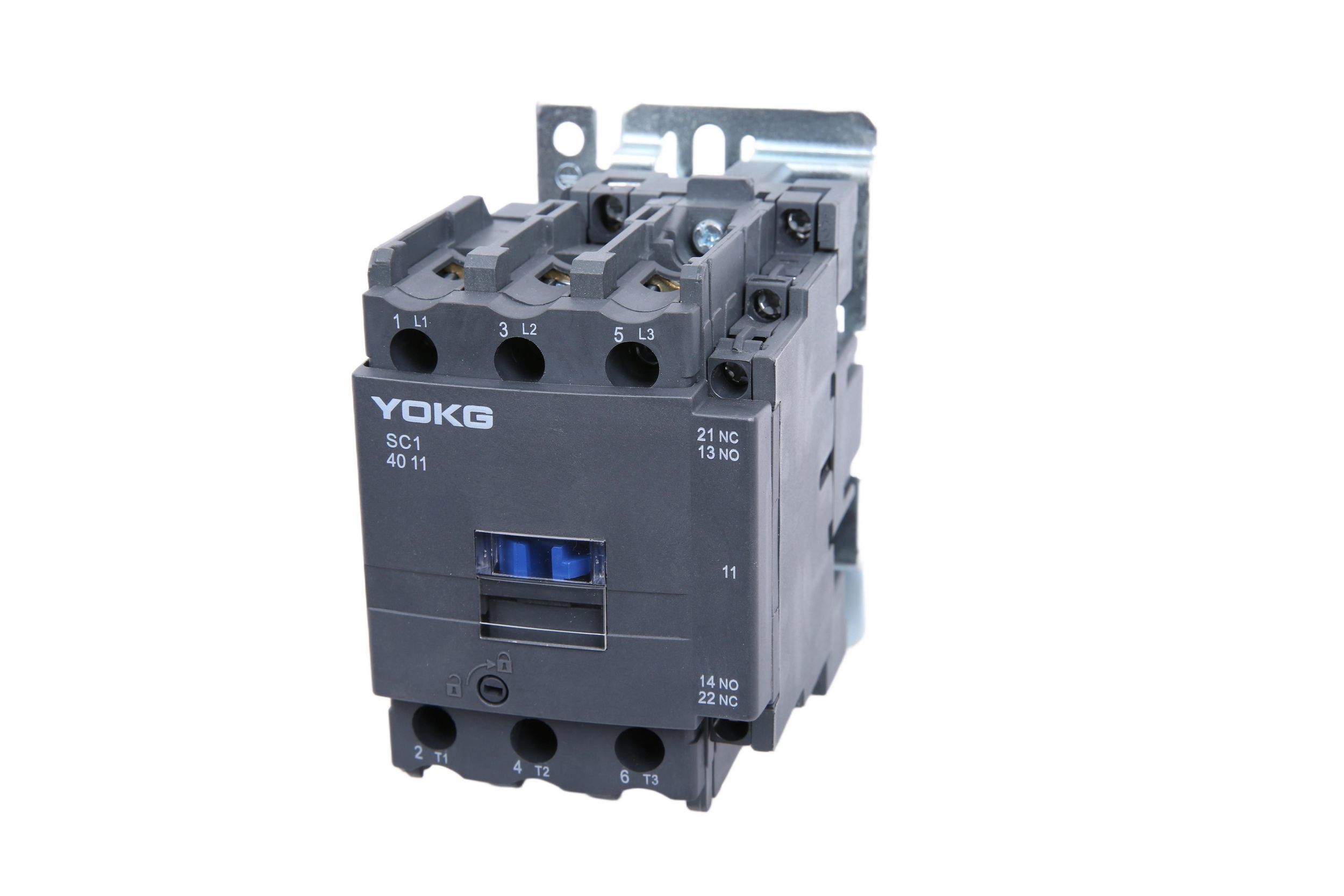

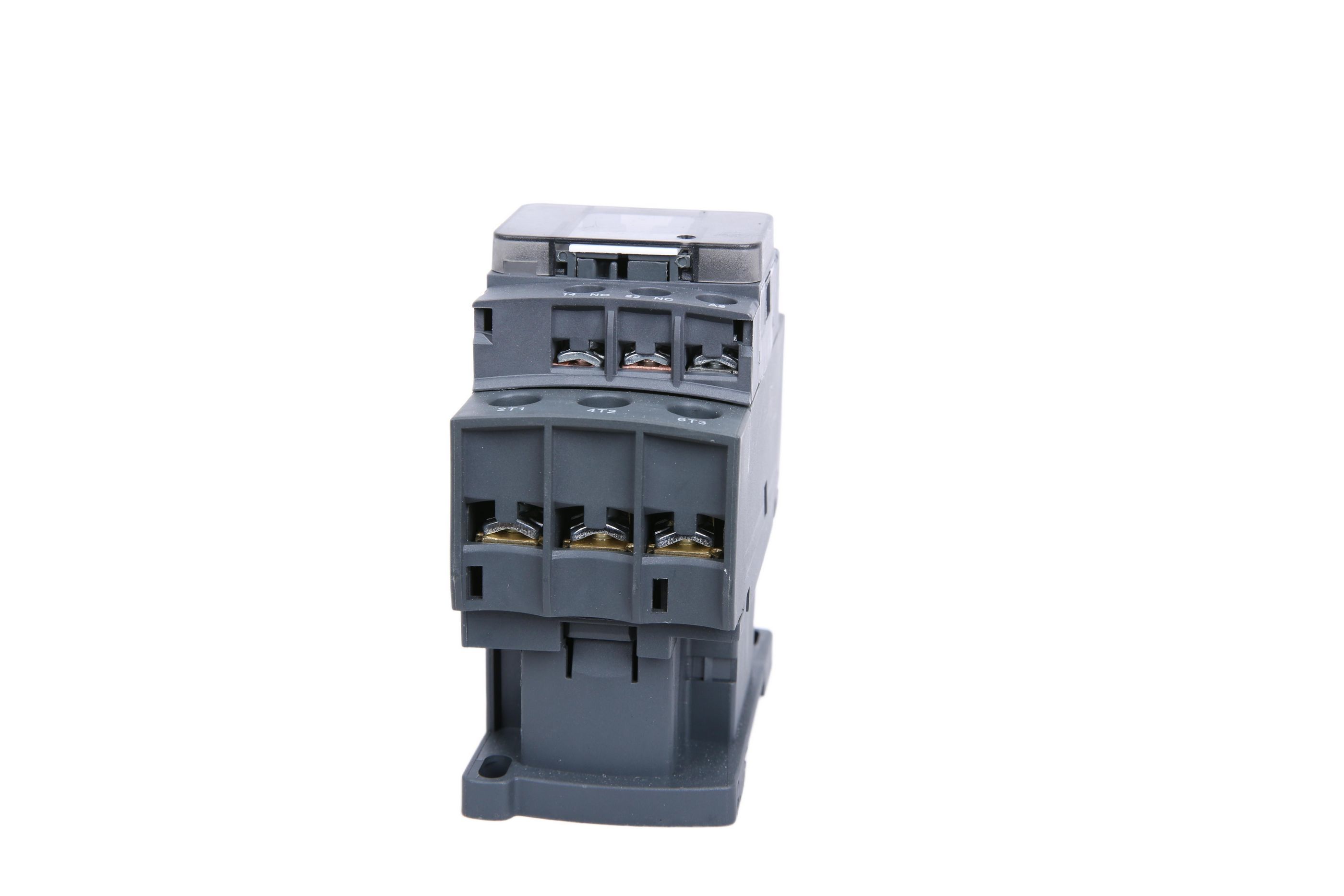

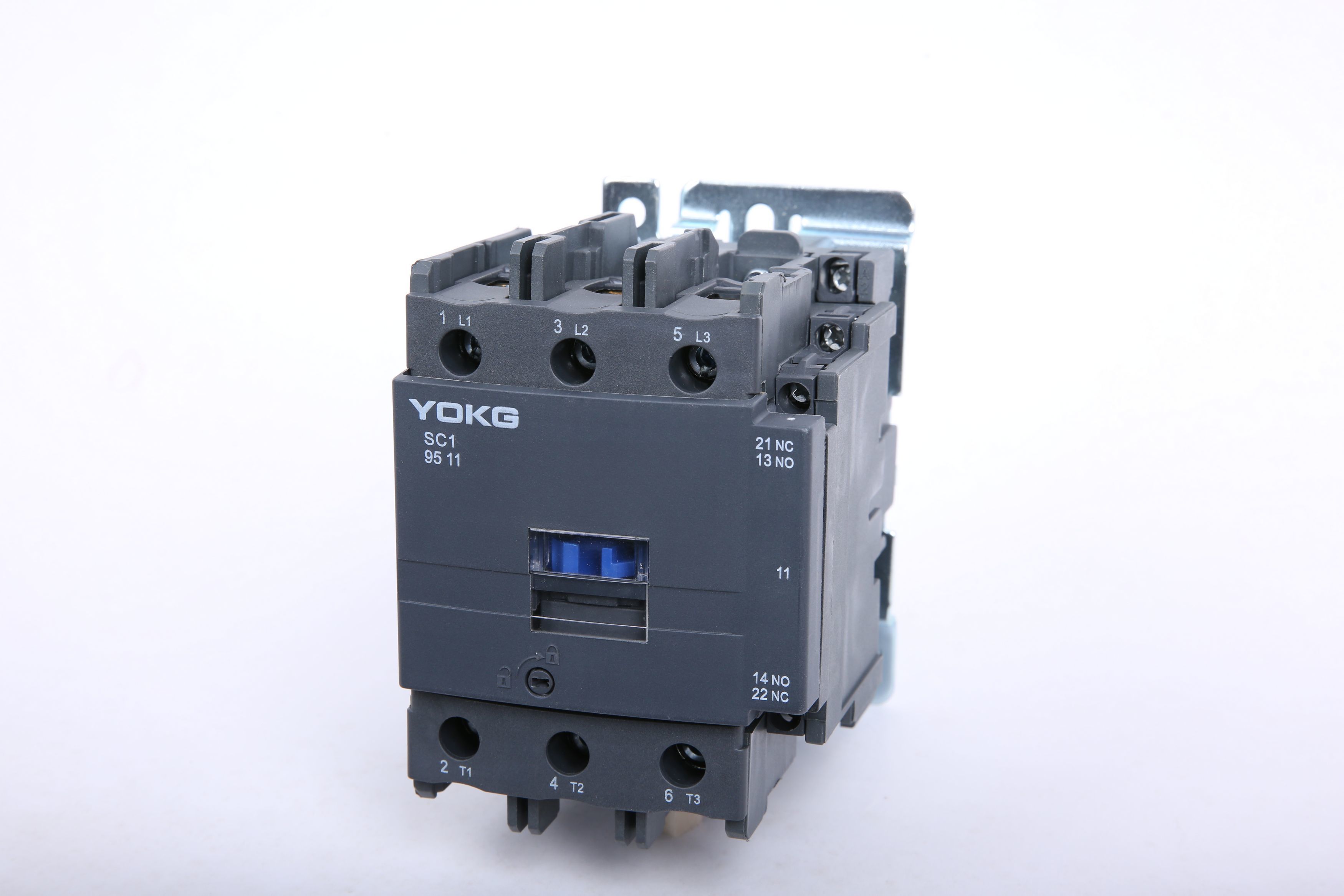

| ประเภทผลิตภัณฑ์ | คอนแทคเตอร์แม่เหล็ก AC 3 ขั้ว |
| จำนวนขั้ว | 3 |
| แรงดันไฟฟ้าฉนวน | 690VAC |
| แรงดันไฟฟ้าที่กำหนด | 220VAC |
| แรงดันไฟฟ้าปฏิบัติการที่กำหนด | 220VAC, 380VAC |
| ความถี่กำลังไฟฟ้า | 50/60Hz |
| ระดับการป้องกัน | IP20 |
| หน้าสัมผัสเสริม | 1NO+1NC |
| จำนวนหน้าสัมผัสเสริม | 3 |
| กระแสไฟฟ้าที่กำหนด | 20A, 32A, 40A, 50A, 60A, 80A, 125A |
| ประเภท | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 |
|---|---|---|---|---|---|
| กระแสความร้อนที่กำหนด (A) | 50 | 60 | 80 | 110 | 110 |
| แรงดันไฟฟ้าฉนวนที่กำหนด (V) | 690 | ||||
| แรงดันไฟฟ้าทนต่อแรงกระแทกที่กำหนด (KV) | 6 | ||||
| ความสามารถในการต่อวงจรที่กำหนด | 10le | ||||
| ความสามารถในการตัดวงจรที่กำหนด | 8le | ||||
| ขั้ว | 3 | ||||
| หน้าสัมผัสเสริม | 1NO + 1NC | ||||
| กระแสไฟฟ้าทนทานระยะสั้น (A) 10S | 320 | 400 | 520 | 640 | 760 |
| กระแสไฟฟ้าทำงานที่กำหนด AC-3 (A) 220V/230V | 40 | 50 | 65 | 80 | 95 |
| กระแสไฟฟ้าทำงานที่กำหนด AC-3 (A) 380V/400V | 40 | 50 | 65 | 80 | 95 |
| กระแสไฟฟ้าทำงานที่กำหนด AC-3 (A) 660V/690V | 34 | 39 | 42 | 49 | 49 |
| กำลังมอเตอร์เหนี่ยวนำ 3 เฟสแบบกรงกระรอก AC-3 (KW) 220V/230V | 11 | 15 | 18.5 | 22 | 25 |
| กำลังมอเตอร์เหนี่ยวนำ 3 เฟสแบบกรงกระรอก AC-3 (KW) 380V/400V | 18.5 | 22 | 30 | 37 | 45 |
| กำลังมอเตอร์เหนี่ยวนำ 3 เฟสแบบกรงกระรอก AC-3 (KW) 660V/690V | 30 | 33 | 37 | 45 | 45 |
| ความถี่ในการทำงาน (ครั้ง/ชั่วโมง) อายุการใช้งานทางไฟฟ้า | 600 | ||||
| ความถี่ในการทำงาน (ครั้ง/ชั่วโมง) อายุการใช้งานทางกล | 3600 | ||||
| อายุการใช้งานทางไฟฟ้า AC-3 (10000/ครั้ง) | 80 | 60 | 60 | 60 | 60 |
| อายุการใช้งานทางกล (10000/ครั้ง) | 800 | 800 | 800 | 600 | 600 |
| ประเภทฟิวส์ที่ติดตั้ง | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 |
| ประเภท | A สูงสุด | B สูงสุด | C สูงสุด | a | b | ∅ |
|---|---|---|---|---|---|---|
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
