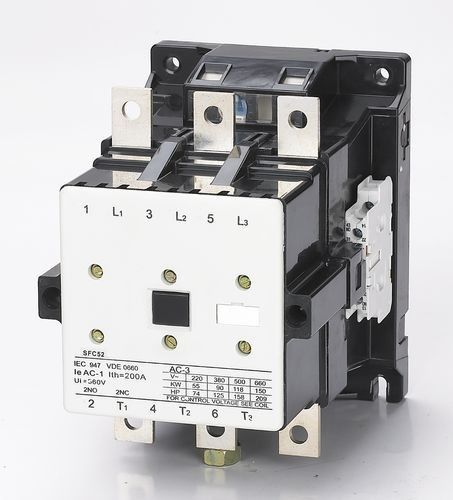

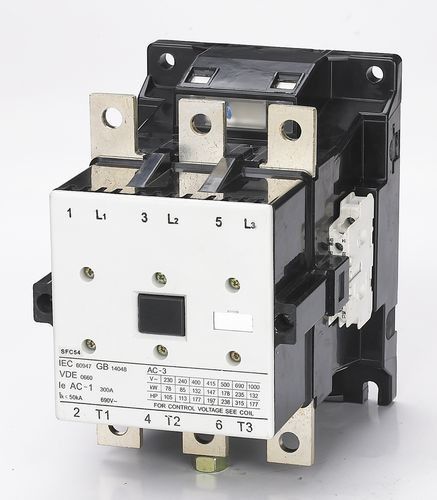

OEM 50/60 Hz 210A 300A 400A 550A คอนแทค AC 3 ขั้ว 2NO + 2NC ราคาโรงงาน
แอปพลิเคชัน:
คอนแทคเตอร์ AC ซีรีส์ SFC (ซึ่งต่อไปนี้จะเรียกว่าคอนแทคเตอร์) เหมาะสำหรับใช้ในวงจรที่มีแรงดันไฟฟ้าสูงสุด 690V AC 50 HZ หรือ 60 HZ แรงดันไฟฟ้าฉนวน 690V และกระแสไฟที่กำหนดตั้งแต่ 9A ถึง 475A ที่แรงดันไฟฟ้าใช้งานที่กำหนด 380V ใน ประเภทแอปพลิเคชัน AC-3 และใช้สำหรับการเชื่อมต่อทางไกลและการแตกหักของวงจรคอนแทคเตอร์เหมาะสำหรับการสตาร์ทและควบคุมมอเตอร์กระแสสลับบ่อยครั้ง
คอนแทคเตอร์ชุดนี้สอดคล้องกับ GB 14048, IEC60947-4-1
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| พิมพ์ | SFC52 | SFC53 | SFC54 | SFC55 | SFC56 | SFC57 | ||
| จัดอันดับความร้อนปัจจุบัน (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| พิกัดแรงดันฉนวน (V) | 690 | |||||||
| พิกัดทนต่อแรงกระแทก (KV) | 6 | |||||||
| จัดอันดับกำลังการผลิต | 10le | |||||||
| จัดอันดับความจุทำลาย | 8le | |||||||
| เสา | 3 | |||||||
| ติดต่อเสริม | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| ระยะสั้นทนต่อกระแส (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
จัดอันดับการทำงานปัจจุบัน(A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| กำลังมอเตอร์ที่ควบคุมได้ (KW) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| อายุการใช้งานไฟฟ้า (10,000/ครั้ง) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| อายุการใช้งานเครื่องกล (10,000/ครั้ง) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| ดึงดูดความทนทานต่อแรงดันไฟฟ้าในการทำงานของคอยล์ (AC) | (85%～110%)เรา +40℃ | |||||||
| ดึงดูดการใช้พลังงานคอยล์ | การรักษา (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| รถกระบะ(VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| กระแสความร้อนทั่วไปสัมผัสเสริม (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| แรงดันฉนวนพิกัดสัมผัสเสริม (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| หน้าสัมผัสเสริมที่ได้รับการจัดอันดับการทำงานในปัจจุบัน (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
สภาพการทำงานและการติดตั้ง:
♦ อุณหภูมิอากาศแวดล้อม: -5℃--+40℃ และเฉลี่ยไม่เกิน +35℃ ภายใน 24 ชั่วโมง;
♦ ระดับความสูง: ≤ 2000m;
♦ เครื่องปรับอากาศ: เมื่ออุณหภูมิสูงสุดคือ +40℃ ความชื้นสัมพัทธ์ของอากาศไม่เกิน 50% แต่ความชื้นจะสูงขึ้นได้ที่อุณหภูมิต่ำกว่าชอบความชื้น 90% ที่ 20 ℃ควรพิจารณาน้ำค้างคอนเดนเสทเมื่ออยู่ในอุณหภูมิที่ต่ำกว่า
♦ระดับมลพิษ: ระดับ3
♦ประเภทการติดตั้ง:III
♦ระดับการป้องกัน: IP20
♦ เงื่อนไขการติดตั้ง: มุมไล่ระดับระหว่างด้านการติดตั้งและด้านแนวตั้งไม่ควรเกิน ±5℃
♦ ผลกระทบและการสั่นสะเทือน: ต้องติดตั้งคอนแทคเตอร์และทำงานภายใต้สถานการณ์ที่ไม่มีการสั่นสะเทือน แรงกระแทก และการสั่นสะเทือนที่เห็นได้ชัด
ลักษณะโครงสร้าง:
♦การออกแบบความปลอดภัยจากไฟฟ้าช็อต ปลอดภัย และเชื่อถือได้มากขึ้น
♦คุณลักษณะของปริมาตรขนาดเล็ก น้ำหนักเบา ห้อง arcing ถูกปิด ระยะ arcing ไฟฟ้าขนาดเล็ก
♦ โครงสร้างอาร์คดับไฟเป็นเรื่องแปลกใหม่ รอยถลอกของหน้าสัมผัสมีขนาดเล็ก อายุการใช้งานไฟฟ้ายาวนาน
♦การทำงานของแม่เหล็กที่มีข้อดีหลายประการเช่นความน่าเชื่อถือที่ดีทนต่อแรงกระแทกเมื่อยล้าและอื่น ๆ ข้อดีที่สำคัญ
♦หน้าสัมผัสมีหน้าสัมผัสเสริมแบบเปิดและปิดปกติสองคู่นอกจากนี้ยังสามารถติดตั้งหน้าสัมผัสเสริมเพิ่มเติมได้
♦ ยกเว้นขันสกรูให้แน่น คอนแทคเตอร์สามารถขันให้แน่นด้วยรางติดตั้งมาตรฐานยาว 35 มม.
ลักษณะและขนาดการติดตั้ง:
ขนาดการติดตั้ง:
| พิมพ์ | สูงสุด | บีแม็กซ์ | C max | NS | NS | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
