| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YOKG |
| ได้รับการรับรอง: | CE,TUV,CB |
| หมายเลขรุ่น: | STF46, STF47, STF48, STF49, STF50, STF51, STF52, STF53 |
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แต่ละหน่วยบรรจุในกล่องภายในหนึ่งกล่อง |
| เวลาการส่งมอบ: | 15 วันหรือขึ้นอยู่กับการสั่งซื้อ QTYS |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T |
| สามารถในการผลิต: | 100000PCS ต่อเดือน |
| ประเภทอุตสาหกรรม: | เอซี-3 | ชื่อสินค้า: | เอซีคอนแทค |
|---|---|---|---|
| แอปพลิเคชัน: | การควบคุมมอเตอร์ AC | ความถี่: | 50เฮิร์ต/60เฮิร์ต |
| ประเภทไฟฟ้า: | เครื่องปรับอากาศ | มาตรฐาน: | IEC60947-4 |
| เน้น: | 2NO 3 ขั้ว AC คอนแทค,ไฟฟ้า 3 ขั้วคอนแทค AC,3 ขั้ว AC คอนแทค 110V |
||

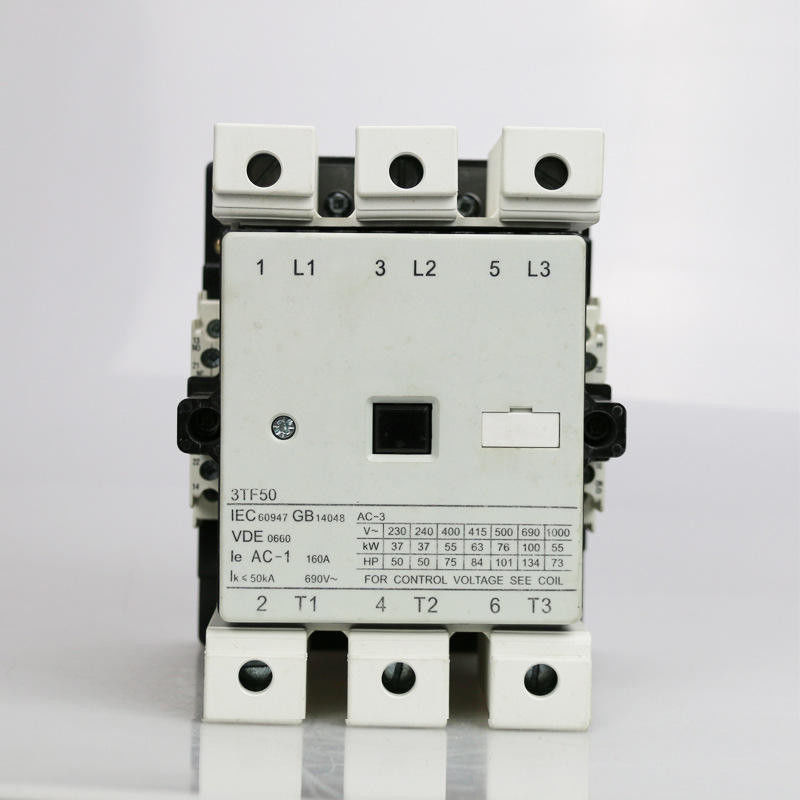

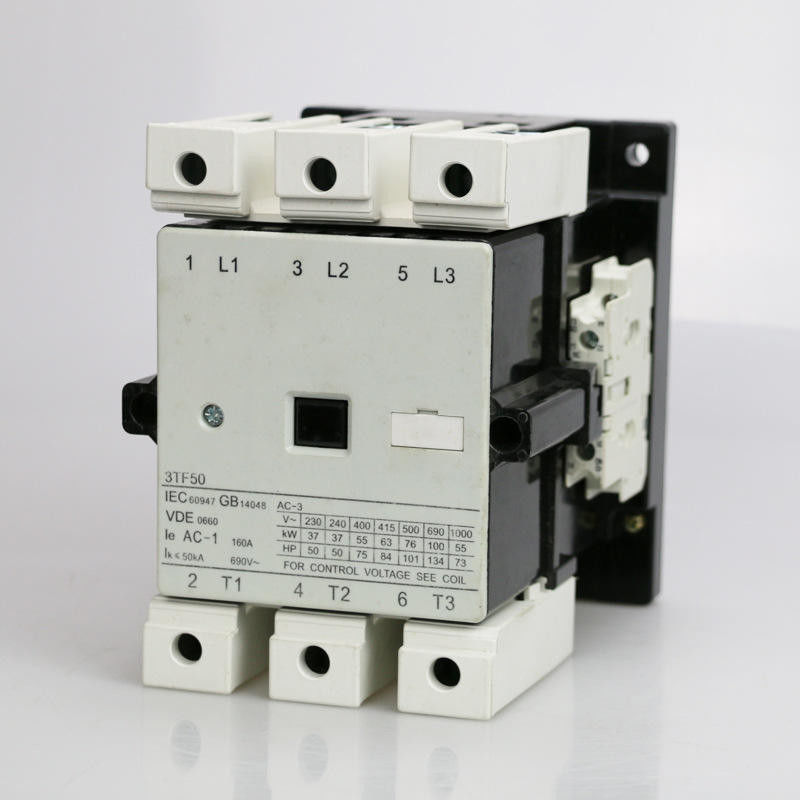

2NO 2NC TF50 100A 3P ติดต่อไฟฟ้า AC 220V 380V 110V
การใช้งาน:
เครื่องติดต่อ AC ของซีรีย์ SFC (ในนามต่อไปนี้เรียกว่า เครื่องติดต่อ) เหมาะสําหรับใช้ในวงจรจนถึงความกระชับกําลังปริมาณ 690V AC 50 HZ หรือ 60 HZ, ความกระชับกําลังปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณ 690Vและกระแสไฟฟ้าระดับ 9A ถึง 475A ที่ระดับความกระชับกําลังการทํางาน 380V ในชนิดการใช้งาน AC-3, และใช้สําหรับการเชื่อมต่อระยะไกลและการตัดวงจร.
เครื่องติดต่อชุดนี้สอดคล้องกับ GB 14048 IEC60947-4-1
สัมผัสผู้ช่วยจัดตั้ง 2NO + 2NC มากที่สุด. มันใช้การเชื่อมต่อล็อคยืดหยุ่นระหว่างการสนับสนุนการติดต่อและแกน.
ผลิตภัณฑ์ซีรีส์ทั้งหมดสามารถติดตั้งด้วยสกรู, le≤32A contactor
ปริมาตรหลักและผลงานทางเทคนิค:
| ประเภท | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| ค่าไฟฟ้าที่ใช้ในการทําความร้อน (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| ความดันการปิดระยะ (V) | 690 | |||||||
| ความแรงดันต่อการกระแทก (KV) | 6 | |||||||
| ความจุในการผลิต | 10le | |||||||
| ความจุในการแตก | 8le | |||||||
| โปแลนด์ | 3 | |||||||
| การติดต่อเสริม | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| ระยะเวลาสั้นทนกระแส ((A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
ไฟแรงทํางานระดับ (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| พลังงานเครื่องยนต์ที่ควบคุมได้ (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500 วอลต์ | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| อัตราการทํางาน (ครั้ง/ชั่วโมง) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| อายุการใช้งานไฟฟ้า (10000 ครั้ง) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| อายุการทํางาน (10000 ครั้ง) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| การดึงดูด ความอดทนความกระชับกําลังในการทํางานของโค้ล (AC) | (85%-110%) Us +40 °C | |||||||
| การดึงดูด การใช้พลังงานของโค้ล | การรักษา (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| พิก-อัพ ((VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| การติดต่ออุปกรณ์อุปกรณ์อุปกรณ์อุปกรณ์ | 10 | 10 | 10 | 10 | 10 | 10 | ||
| ความดันการปิดระยะระยะ (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| กระแสการทํางานปริมาณ (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| ดีซี-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
ลักษณะโครงสร้าง:
* การออกแบบความปลอดภัยจากไฟฟ้าที่ปลอดภัยและน่าเชื่อถือมากขึ้น
* คุณลักษณะของปริมาตรขนาดเล็ก, น้ําหนักเบา, ห้อง arcing ถูกปิด, ระยะทาง arcing ไฟฟ้าเล็ก
* การออกแบบการดับวงจรเป็นเรื่องใหม่, การบดของสัมผัสเล็ก, มีอายุการใช้งานไฟฟ้ายาว
* การทํางานของแม่เหล็กที่มีข้อดีมากมาย เช่น ความน่าเชื่อถือที่ดี, ทนต่อการกระแทก, ความเหนื่อยล้า และอื่น ๆ ข้อดีสําคัญ
* ติดต่อมีสองคู่ของปกติเปิดและปิดติดต่อผู้ช่วย นอกจากนี้มันสามารถติดตั้งติดต่อผู้ช่วยมากขึ้น
* ยกเว้นการดึงด้วยสกรู, contactor สามารถดึงด้วยรางการติดตั้งมาตรฐานของความยาว 35mm
ลักษณะและมิติการติดตั้ง:
ขนาดการติดตั้ง:
| ประเภท | สูงสุด | B แม็กซ์ | C แม็กซ์ | a | b | รางวัล |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
