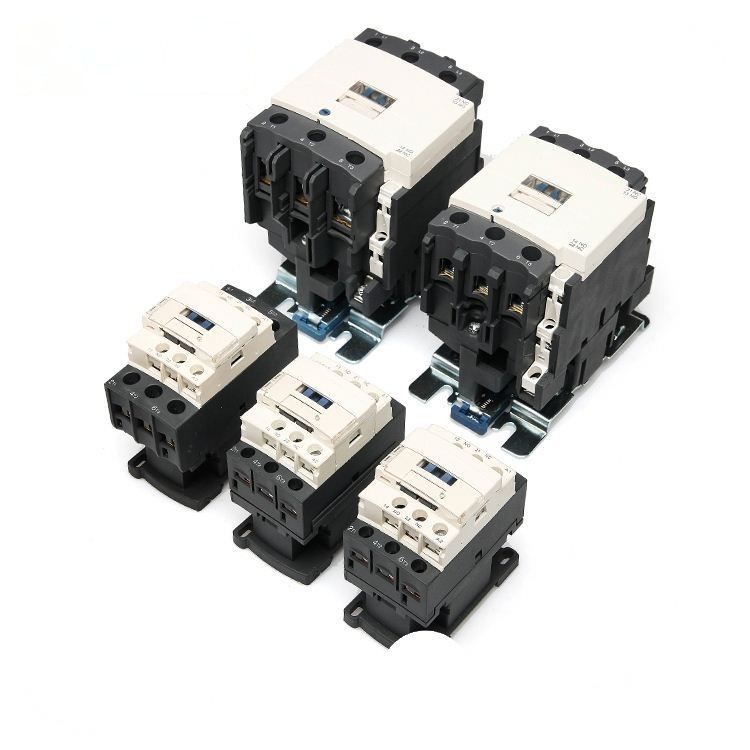

คอนแทคเตอร์ไฟฟ้ากระแสสลับ 3 เฟส 1NO+1NC ใน 20A 25A 32A 40A ใน 3 ขั้ว
รายละเอียดทั่วไป:
| การติดตั้ง | ราง Din หรือสกรู |
| ใบรับรอง | CE CB TUV |
| มาตรฐาน | IEC 60947-1, IEC 60947-4-1 |
| จัดอันดับความถี่ | 50 Hz/60Hz |
| จัดอันดับปัจจุบัน | สูงถึง 95A |
| ระดับการป้องกัน | IP20 |
|
หมวดหมู่การติดตั้ง |
สาม |
| อุณหภูมิโดยรอบ | -5℃--+40℃ |
รูปแบบและความหมาย:
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| พิมพ์ | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| จัดอันดับความร้อนปัจจุบัน (A) | 20 | 20 | 25 | 32 | 40 | ||
| พิกัดแรงดันฉนวน (V) | 690 | ||||||
| พิกัดทนต่อแรงกระแทก (KV) | 6 | ||||||
| จัดอันดับกำลังการผลิต | 10le | ||||||
| จัดอันดับความจุทำลาย | 8le | ||||||
| เสา | 3 | ||||||
| ติดต่อเสริม | 1NO + 1NC | ||||||
| ระยะสั้นทนต่อกระแส (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 จัดอันดับการทำงานปัจจุบัน(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| ความจุ AC-3 ของเฟส3 มอเตอร์กรงกระรอก (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | อายุการใช้งานไฟฟ้า | 1200 | 600 | ||||
| ชีวิตเครื่องกล | 3600 | ||||||
| AC-3 อายุการใช้งานไฟฟ้า (10,000/ครั้ง) | 100 | 100 | 100 | 100 | 80 | ||
| อายุการใช้งานเครื่องกล (10,000/ครั้ง) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| ติดตั้งฟิวส์ประเภท | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| จัดอันดับแรงดันไฟฟ้าควบคุมเรา (V) | 50/60Hz | 12～480 | |||||
| ช่วงการทำงาน | ดึงเข้ามา | (85%～110%)เรา +40℃ | |||||
| ปล่อย | (20%~75%)เรา -5℃ | ||||||
| Ac คอยล์กำลังเฉลี่ย (VA) | เริ่ม | 70 | 110 | ||||
| การรักษา | 8 | 11 | |||||
| ระดับประสิทธิภาพพลังงาน | ชั้น 3 | ||||||
| การสูญเสียความร้อน (W) | 2～3 | 3～4 | |||||
| เวลาเปิดใช้งาน (มิลลิวินาที) | ปิด I | 12～35 | |||||
| หยุดพัก | 5～20 | ||||||
| การเดินสายวงจรหลัก | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1.5～6 | 1.5～10 | 2.5～10 |
| 2แท่ง | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2แท่ง | 1~2.5 | 1~2.5 | 1～4 | 1～4 | 1.5～6 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| 2แท่ง | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| ขนาดสกรูยึด | M3.5 | M4 | |||||
| แรงบิดในการขันให้แน่น (Nm) | 0.8 | 1.2 | |||||
| การเดินสายวงจรควบคุม | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2แท่ง | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| ขนาดสกรูยึด | M3.5 | ||||||
| แรงบิดในการขันให้แน่น (Nm) | 0.8 | ||||||

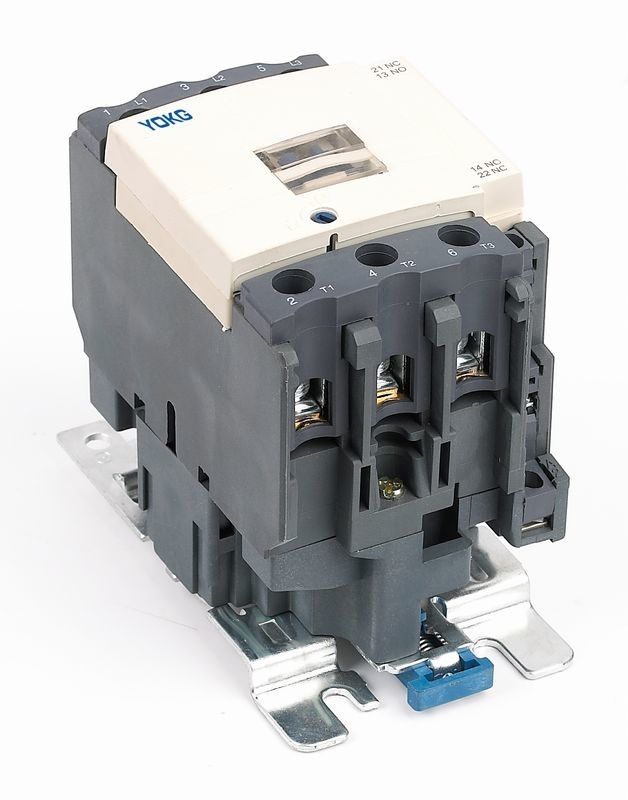

ลักษณะโครงสร้าง:
♦ การออกแบบฝาครอบกันฝุ่น ความปลอดภัยที่ดีขึ้น ความน่าเชื่อถือ และอายุการใช้งานที่ยาวนานขึ้น
♦ สามารถติดตั้งร่วมกับบล็อกหน้าสัมผัสเสริม รีเลย์เวลา และบล็อกหน้าสัมผัสจำกัดกระแส และรีเลย์ความร้อน เพื่อเป็นผลิตภัณฑ์อนุพันธ์อื่นๆ
♦ ขนาดเล็ก น้ำหนักเบา สูญเสียพลังงานน้อย อายุยืน และปลอดภัย และความน่าเชื่อถือเป็นต้น
♦ สามารถติดตั้งหน้าสัมผัสเสริม 1NO หรือหน้าสัมผัสเสริม 1NC (น้อยกว่า 32A) และหน้าสัมผัสเสริม 1NO หน้าสัมผัสเสริม 1NC (มากกว่า 40A)นอกจากนี้ยังสามารถติดตั้งบล็อกคอนแทคเสริม F4 (2 บล็อกหรือ 4 บล็อก)
♦ นอกจากจะใช้สกรูในการติดตั้งแล้ว ยังขันคอนแทคให้แน่นได้ด้วยรางติดตั้งมาตรฐาน 35 มม. (SC1-09~95) และรางติดตั้งมาตรฐาน 75 มม. (SC1-40~95)
ลักษณะและขนาดการติดตั้ง:
ขนาดการติดตั้ง:
| พิมพ์ | สูงสุด | บีแม็กซ์ | C max | NS | NS | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
