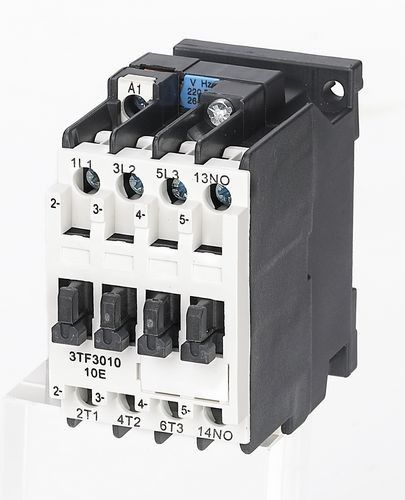

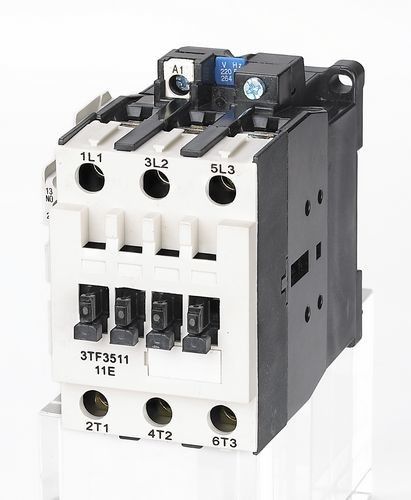

20A, 30A, 55A 3 ขั้ว 220V AC คอนแทค
แอปพลิเคชัน:
คอนแทคเตอร์ AC ซีรีส์ SFC (ซึ่งต่อไปนี้จะเรียกว่าคอนแทคเตอร์) เหมาะสำหรับใช้ในวงจรที่มีแรงดันไฟฟ้าสูงสุด 690V AC 50 HZ หรือ 60 HZ แรงดันไฟฟ้าฉนวน 690V และกระแสไฟที่กำหนดตั้งแต่ 9A ถึง 475A ที่แรงดันไฟฟ้าใช้งานที่กำหนด 380V ใน ประเภทแอปพลิเคชัน AC-3 และใช้สำหรับการเชื่อมต่อทางไกลและการแตกหักของวงจรคอนแทคเตอร์เหมาะสำหรับการสตาร์ทและควบคุมมอเตอร์กระแสสลับบ่อยครั้ง
คอนแทคเตอร์ชุดนี้สอดคล้องกับ GB 14048, IEC60947-4-1
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| พิมพ์ | SFC30 | SFC31 | SFC32 | SFC33 | SFC34 | SFC35 | ||
| จัดอันดับความร้อนปัจจุบัน (A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| พิกัดแรงดันฉนวน (V) | 690 | |||||||
| พิกัดทนต่อแรงกระแทก (KV) | 6 | |||||||
| จัดอันดับกำลังการผลิต | 10le | |||||||
| จัดอันดับความจุทำลาย | 8le | |||||||
| เสา | 3 | |||||||
| ติดต่อเสริม | ไม่มี/NC | ไม่มี/NC | ไม่+NC | ไม่+NC | ไม่+NC | ไม่+NC | ||
| ระยะสั้นทนต่อกระแส (A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
จัดอันดับการทำงานปัจจุบัน(A) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| กำลังมอเตอร์ที่ควบคุมได้ (KW) 50Hz |
AC-3 | 220V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500V | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660V | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660V | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| อายุการใช้งานไฟฟ้า (10,000/ครั้ง) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| อายุการใช้งานเครื่องกล (10,000/ครั้ง) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| ดึงดูดความทนทานต่อแรงดันไฟฟ้าในการทำงานของคอยล์ (AC) | (85%～110%)เรา +40℃ | |||||||
| ดึงดูดการใช้พลังงานคอยล์ | การรักษา (VA) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| รถกระบะ(VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| กระแสความร้อนทั่วไปสัมผัสเสริม (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| แรงดันฉนวนพิกัดสัมผัสเสริม (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| หน้าสัมผัสเสริมที่ได้รับการจัดอันดับการทำงานในปัจจุบัน (A) | AC-15 | 380V | 6 | 6 | 4 | 4 | 4 | 4 |
| 220V | 10 | 10 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 0.9 | 0.9 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.45 | 0.45 | 0.48 | 0.48 | 0.48 | 0.48 | ||
สภาพการทำงานและการติดตั้ง:
♦ อุณหภูมิอากาศแวดล้อม: -5℃--+40℃ และเฉลี่ยไม่เกิน +35℃ ภายใน 24 ชั่วโมง;
♦ ระดับความสูง: ≤ 2000m;
♦ เครื่องปรับอากาศ: เมื่ออุณหภูมิสูงสุดคือ +40℃ ความชื้นสัมพัทธ์ของอากาศไม่เกิน 50% แต่ความชื้นจะสูงขึ้นได้ที่อุณหภูมิต่ำกว่าชอบความชื้น 90% ที่ 20 ℃ควรพิจารณาน้ำค้างคอนเดนเสทเมื่ออยู่ในอุณหภูมิที่ต่ำกว่า
♦ระดับมลพิษ: ระดับ3
♦ประเภทการติดตั้ง:III
♦ระดับการป้องกัน: IP20
♦ เงื่อนไขการติดตั้ง: มุมไล่ระดับระหว่างด้านการติดตั้งและด้านแนวตั้งไม่ควรเกิน ±5℃
♦ ผลกระทบและการสั่นสะเทือน: ต้องติดตั้งคอนแทคเตอร์และทำงานภายใต้สถานการณ์ที่ไม่มีการสั่นสะเทือน แรงกระแทก และการสั่นสะเทือนที่เห็นได้ชัด
ลักษณะโครงสร้าง:
♦การออกแบบความปลอดภัยจากไฟฟ้าช็อต ปลอดภัย และเชื่อถือได้มากขึ้น
♦คุณลักษณะของปริมาตรขนาดเล็ก น้ำหนักเบา ห้อง arcing ถูกปิด ระยะ arcing ไฟฟ้าขนาดเล็ก
♦ โครงสร้างอาร์คดับไฟเป็นเรื่องแปลกใหม่ รอยถลอกของหน้าสัมผัสมีขนาดเล็ก อายุการใช้งานไฟฟ้ายาวนาน
♦การทำงานของแม่เหล็กที่มีข้อดีหลายประการเช่นความน่าเชื่อถือที่ดีทนต่อแรงกระแทกเมื่อยล้าและอื่น ๆ ข้อดีที่สำคัญ
ลักษณะและขนาดการติดตั้ง:
ขนาดการติดตั้ง:
| พิมพ์ | สูงสุด | บีแม็กซ์ | C max | NS | NS | ∅ |
|
SFC30 |
46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC31 | 46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC32 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC33 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC34 | 56 | 105 | 110 | 45 | 75 | 5 |
| SFC35 | 56 | 105 | 110 | 45 | 75 | 5 |
