| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YOKG |
| ได้รับการรับรอง: | CE, KEMA |
| หมายเลขรุ่น: | EM250N |
| จำนวนสั่งซื้อขั้นต่ำ: | 100PCS |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แต่ละหน่วยบรรจุในกล่องภายในหนึ่งกล่อง |
| เวลาการส่งมอบ: | 15 วันหรือขึ้นอยู่กับการสั่งซื้อ QTYS |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T |
| สามารถในการผลิต: | 100000 ชิ้นต่อเดือน |
| เสา: | 1P, 2P, 3P, 4P | จัดอันดับปัจจุบัน (A): | 125,160,180,200,225(250) |
|---|---|---|---|
| ได้รับการรับรอง: | KEMA, CE | มาตรฐาน: | IEC/EN60898-1, IEC/EN 60947-2 |
| ช่วงของแอมแปร์: | 250A | ระดับการป้องกัน: | IP40 |
| จัดอันดับแรงดันใช้งาน: | 400/415 | จัดอันดับแรงดันไฟฟ้าฉนวน: | 690 |
| เน้น: | 125A GE เบรกเกอร์เคสแม่พิมพ์,EM250N เบรกเกอร์เคสแม่พิมพ์,125A MCCB ขั้วเดียว |
||

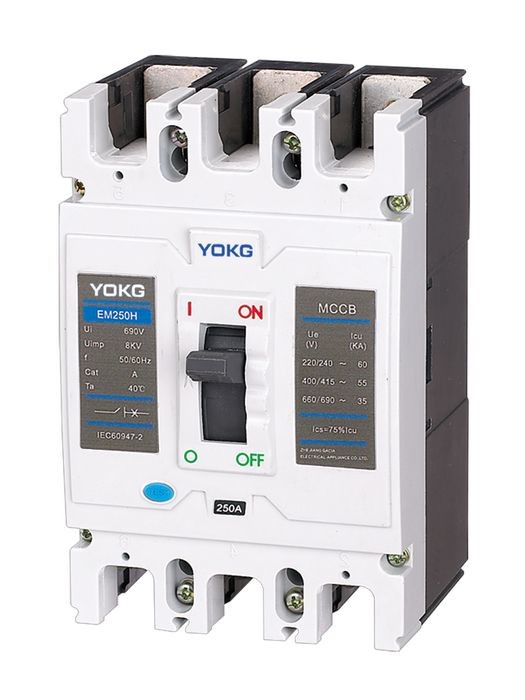

YOKG เครื่องตัดวงจรไฟฟ้ากระแสตรง MCCB EM250N 1P, 2P, 3P, 4P อีโคโมนิก
แอปพลิเคชัน:
♦ EM series moulded case circuit breaker ใช้กับแรงดันไฟฟ้าฉนวน 500V พิกัดแรงดันใช้งาน 690V ในสภาพ AC (50/60) Hz และใช้สำหรับการแลกเปลี่ยนไม่บ่อยนักMCCB กำลังป้องกันโอเวอร์โหลด ไฟฟ้าลัดวงจร และภายใต้สภาวะแรงดันไฟ เพื่อป้องกันระบบวงจรและอุปกรณ์ไฟฟ้าจากความเสียหาย
♦ MCCB สามารถแบ่งออกเป็นประเภท B,N,S,H ตามความสามารถในการตัดกระแสลัดวงจรที่จำกัด
♦ MCCB นั้นได้เปรียบจากตัวเครื่องที่กระทัดรัด ความสามารถในการแตกหักสูง การอาร์คคาสติ้งที่สั้น และฟังก์ชัน aseismatic ที่เหนือกว่า
♦ MCCB มีฟังก์ชั่นของฉนวนที่มีเครื่องหมาย""
♦ ผลิตภัณฑ์สอดคล้องกับ IEC 60947-2, GB14048.2
เงื่อนไขการติดตั้งปกติ:
♦ ความสูงเหนือระดับน้ำทะเล: ≤2000m
♦ อุณหภูมิแวดล้อมปานกลาง: ≤+40℃, ≥5℃
♦ มันสามารถทนต่อผลกระทบของอากาศชื้นและผลกระทบของหมอกเกลือ ละอองน้ำมัน และหมอกแบคทีเรีย
♦ ในสถานที่ภายในมิดเดียมโดยไม่มีอันตรายจากการระเบิดและปราศจากการกัดกร่อนของกล่องโลหะ ความเสียหายของฉนวนก๊าซ
และฝุ่นนำไฟฟ้า
♦ไม่มีความเสียหายจากฝนและหิมะ
♦ระดับมลพิษ: 3
ลักษณะการสะดุด:
| จัดอันดับสะดุดปัจจุบัน (A) | กระแสไฟสะดุดแม่เหล็กไฟฟ้า (A) | หมายเหตุ | 1.05In(เย็น)ไม่ทำงาน ระยะเวลา (ชม.) |
1.30In(ร้อน)ไม่ทำงาน ระยะเวลา (ชม.) |
| 10≤In≤63 | 10 นิ้ว (1±20%) | ประเภทจำหน่าย | ≥1 | ≤1 |
| 63≤In≤100 | 10 นิ้ว (1±20%) | ประเภทจำหน่าย | ≥2 | ≤2 |
| 100≤In≤800 | 5 นิ้ว x (1±20%) 10 นิ้ว (1±20%) |
ประเภทจำหน่าย | ≥2 | |
| 10≤In≤800 | 12 นิ้ว x (1±20%) | ชนิดป้องกันมอเตอร์ | 1.0In (เย็น) ไม่ทำงาน ระยะเวลา (ชม.) |
1.20In (ร้อน) ไม่ทำงาน ระยะเวลา (ชม.) |
| ≥2 | ≤2 |
ข้อมูลจำเพาะ:
| เสา | 1P,2P,3P,4P | ||
| ข้อกำหนดทางไฟฟ้า | |||
| ระดับเฟรมปัจจุบัน Inm(A) | 250 | ||
| จัดอันดับปัจจุบัน (A) In | 125,160,180,200,225(250) | ||
| จัดอันดับแรงดันไฟฟ้าฉนวน Ui (AC V) Ui | 690 | ||
| จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า (V) Uimp | 8000 | ||
| พิกัดแรงดันใช้งาน Ue (AC V) | 400/415 | ||
| ประเภทของการทำลาย | NS | NS | ชม |
| จัดอันดับความจุลัดวงจร Icu (kA) | 35 | 50 | 65 |
| พิกัดความสามารถในการทำลายการลัดวงจร Icu (kA) | 35 | 38 | 42.75 |
| ฟังก์ชันการแยก | |||
| อายุการใช้งาน ค่ามาตรฐานเครื่องกล | 8500 | ||
| (OC) ค่ามาตรฐานทางไฟฟ้า | 1500 | ||
| การเชื่อมต่อและการติดตั้ง | |||
| ระดับการป้องกันทุกด้าน | IP40 | ||
| ขั้วต่อสายไฟ | IP20 | ||
| การประกอบสายไฟ | หน้า/หลัง | ||
| การประกอบปลั๊กอิน | □ | ||
| ชุดสายไฟดึงออก | - | ||
| ระยะอาร์ค (มม.) | 0,≤50 | ||
| ขนาด (มม.) L | 165 | ||
| W |
72/107 | 142 | |
| (กว้าง x สูง x ยาว) H | 72 | ||
