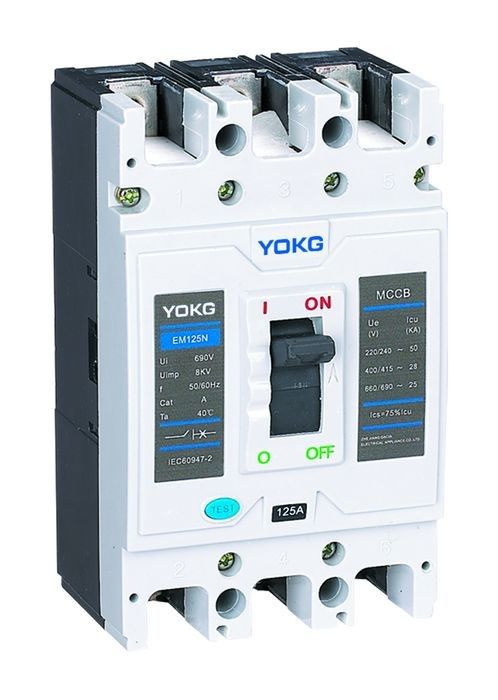

เซอร์กิตเบรกเกอร์เคสแบบเสาเดี่ยว 3 เสา MCCB 125A 2P 4P
แอปพลิเคชัน:
♦ EM series moulded case circuit breaker ใช้กับแรงดันไฟฟ้าฉนวน 500V พิกัดแรงดันใช้งาน 690V ในสภาพ AC (50/60) Hz และใช้สำหรับการแลกเปลี่ยนไม่บ่อยนักMCCB กำลังป้องกันโอเวอร์โหลด ไฟฟ้าลัดวงจร และภายใต้สภาวะแรงดันไฟ เพื่อป้องกันระบบวงจรและอุปกรณ์ไฟฟ้าจากความเสียหาย
♦ MCCB สามารถแบ่งออกเป็นประเภท B,N,S,H ตามความสามารถในการตัดกระแสลัดวงจรที่จำกัด
♦ MCCB นั้นได้เปรียบจากตัวเครื่องที่กระทัดรัด ความสามารถในการแตกหักสูง การอาร์คคาสติ้งที่สั้น และฟังก์ชัน aseismatic ที่เหนือกว่า
♦ MCCB มีฟังก์ชั่นของฉนวนที่มีเครื่องหมาย"
"
♦ ผลิตภัณฑ์สอดคล้องกับ IEC 60947-2, GB14048.2
เงื่อนไขการติดตั้งปกติ:
♦ ความสูงเหนือระดับน้ำทะเล: ≤2000m
♦ อุณหภูมิแวดล้อมปานกลาง: ≤+40℃, ≥5℃
♦ มันสามารถทนต่อผลกระทบของอากาศชื้นและผลกระทบของหมอกเกลือ ละอองน้ำมัน และหมอกแบคทีเรีย
♦ ในสถานที่ภายในมิดเดียมโดยไม่มีอันตรายจากการระเบิดและปราศจากการกัดกร่อนของกล่องโลหะ ความเสียหายของฉนวนก๊าซ
และฝุ่นนำไฟฟ้า
♦ไม่มีความเสียหายจากฝนและหิมะ
♦ระดับมลพิษ: 3
ลักษณะการสะดุด:
| จัดอันดับสะดุดปัจจุบัน (A) | กระแสไฟสะดุดแม่เหล็กไฟฟ้า (A) | หมายเหตุ | 1.05In(เย็น)ไม่ทำงาน ระยะเวลา (ชม.) |
1.30In(ร้อน)ไม่ทำงาน ระยะเวลา (ชม.) |
| 10≤In≤63 | 10 นิ้ว (1±20%) | ประเภทจำหน่าย | ≥1 | ≤1 |
| 63≤In≤100 | 10 นิ้ว (1±20%) | ประเภทจำหน่าย | ≥2 | ≤2 |
| 100≤In≤800 | 5 นิ้ว x (1±20%) 10 นิ้ว (1±20%) |
ประเภทจำหน่าย | ≥2 | |
| 10≤In≤800 | 12 นิ้ว x (1±20%) | ชนิดป้องกันมอเตอร์ | 1.0In (เย็น) ไม่ทำงาน ระยะเวลา (ชม.) |
1.20In (ร้อน) ไม่ทำงาน ระยะเวลา (ชม.) |
| ≥2 | ≤2 |
ข้อมูลจำเพาะ:
| เสา | 1P,2P,3P,4P | |
| ข้อกำหนดทางไฟฟ้า | ||
| ระดับเฟรมปัจจุบัน Inm(A) | 125 | |
| จัดอันดับปัจจุบัน (A) In | 16,20,25,32,40,50,63,80,100,125 | |
| จัดอันดับแรงดันไฟฟ้าฉนวน Ui (AC V) Ui | 690 | |
| จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า (V) Uimp | 6000 | |
| พิกัดแรงดันใช้งาน Ue (AC V) | 400/415 | |
| ประเภทของการทำลาย | NS | NS |
| จัดอันดับความจุลัดวงจร Icu (kA) | 20 | 25 |
| พิกัดความสามารถในการทำลายการลัดวงจร Icu (kA) | 15 | 19 |
| ฟังก์ชันการแยก | ||
| อายุการใช้งาน ค่ามาตรฐานเครื่องกล | 10000 | |
| (OC) ค่ามาตรฐานทางไฟฟ้า | 2000 | |
| การเชื่อมต่อและการติดตั้ง | ||
| ระดับการป้องกันทุกด้าน | IP40 | |
| ขั้วต่อสายไฟ | IP20 | |
| การประกอบสายไฟ | หน้า/หลัง | |
| การประกอบปลั๊กอิน | □ | |
| ชุดดึงสายไฟ | - | |
| ระยะอาร์ค (มม.) | 0,≤50 | |
| ขนาด (มม.) L | 150 | |
| W |
62/92 | 122 |
| (กว้าง x สูง x ยาว) H | 72 | |
