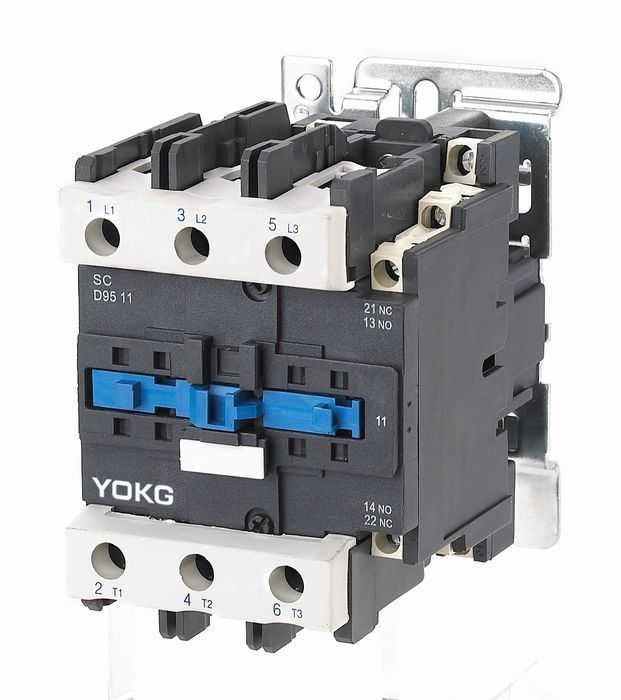

คอนแทคไฟฟ้ากระแสสลับอุตสาหกรรม 220V 110A 1NO + 1NC Protector
แอปพลิเคชัน:
คอนแทคเตอร์ AC ซีรีส์ SC (ซึ่งต่อไปนี้จะเรียกว่าคอนแทคเตอร์) เหมาะสำหรับใช้ในวงจรที่มีแรงดันไฟฟ้าสูงสุด 690V AC 50 HZ หรือ 60 HZ พิกัดกระแสสูงสุด 95A สำหรับทำ ทำลาย สตาร์ทบ่อยๆ และควบคุมมอเตอร์ ACเมื่อรวมกับรีเลย์ความร้อน มันจะกลายเป็นสตาร์ทเตอร์แม่เหล็กไฟฟ้าสำหรับป้องกันวงจรโอเวอร์โหลด
คอนแทคเตอร์ชุดนี้สอดคล้องกับ GB 14048, IEC60947-4-1
รูปแบบและความหมาย:
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| พิมพ์ | SC80 | SC95 | ||
| จัดอันดับความร้อนปัจจุบัน (A) | 110 | 110 | ||
| พิกัดแรงดันฉนวน (V) | 690 | 690 | ||
| พิกัดทนต่อแรงกระแทก (KV) | 6 | 6 | ||
| จัดอันดับกำลังการผลิต | 10le | 10le | ||
| จัดอันดับความจุทำลาย | 8le | 8le | ||
| เสา | 3 | 3 | ||
| ติดต่อเสริม | ไม่+NC | ไม่+NC | ||
| ระยะสั้นทนต่อกระแส (A) | 10S | 640 | 760 | |
| จัดอันดับการทำงานปัจจุบัน(A) | 380V | AC-3 | 80 | 95 |
| AC-4 | 37 | 44 | ||
| 660V | AC-3 | 49 | 49 | |
| AC-4 | 17.3 | 21.3 | ||
| ความจุ AC-3 ของเฟส3 มอเตอร์กรงกระรอก (AC-3) KW |
220V | 22 | 25 | |
| 380V | 37 | 45 | ||
| 660V | 45 | 45 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | อายุการใช้งานไฟฟ้า | AC-3 | 600 | 600 |
| AC-4 | 300 | 300 | ||
| ชีวิตเครื่องกล | 3600 | 3600 | ||
| อายุการใช้งานไฟฟ้า (10,000/ครั้ง) | AC-3 | 60 | 60 | |
| AC-4 | 10 | 10 | ||
| อายุการใช้งานเครื่องกล (10,000/ครั้ง) | 600 | 600 | ||
| ติดตั้งฟิวส์ประเภท | RT16-100 | RT16-125 | ||
| จัดอันดับควบคุมแรงดันไฟฟ้าเรา (V) | 50/60Hz | 12~480 | 12~480 | |
| ช่วงการทำงาน | ดึงเข้ามา | (85%~110%)เรา +40℃ | (85%~110%)เรา +40℃ | |
| ปล่อย | (20%~75%)เรา -5℃ | (20%~75%)เรา -5℃ | ||
| Ac คอยล์กำลังเฉลี่ย (VA) | เริ่ม | 200 | 200 | |
| การรักษา | 20 | 20 | ||
| ระดับประสิทธิภาพพลังงาน | ชั้น 3 | ชั้น 3 | ||
| การสูญเสียความร้อน (W) | 6~10 | 6~10 | ||
| เวลาเปิดใช้งาน (มิลลิวินาที) | ปิด | 20~35 | 20~35 | |
| หยุดพัก | 8~20 | 8~20 | ||
| การเดินสายวงจรหลัก | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 4～50 | 4～50 |
| 2แท่ง |
4～25 |
4～25 | ||
| ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 4～50 | 4～50 | |
| 2แท่ง |
4～16 |
4～16 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 4～50 | 4～50 | |
| 2แท่ง |
4～25 |
4～25 | ||
| ขนาดสกรูยึด | M10 | M10 | ||
| แรงบิดในการขันให้แน่น (Nm) | 4.0 | 4.0 | ||
| การเดินสายวงจรควบคุม | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 |
| 2แท่ง | 1～4 | 1～4 | ||
| ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | |
| 2แท่ง | 1~2.5 | 1~2.5 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 1～4 | 1～4 | |
| 2แท่ง | 1～4 | 1～4 | ||
| ขนาดสกรูยึด | M3.5 | M3.5 | ||
| แรงบิดในการขันให้แน่น (Nm) | 0.8 | 0.8 |
||
สภาพการทำงานและการติดตั้ง:
อุณหภูมิอากาศแวดล้อม: ≤ -5℃--+40℃
ระดับความสูง: ≤ 2000m;
ระดับมลพิษ: ชั้น3
หมวดหมู่การติดตั้ง: III
ระดับการป้องกัน: IP20
เงื่อนไขการติดตั้ง: มุมไล่ระดับระหว่างด้านการติดตั้งและด้านแนวตั้งไม่ควรเกิน ±5℃
ผลกระทบและการสั่นสะเทือน: คอนแทคเตอร์ต้องได้รับการติดตั้งและใช้งานภายใต้สถานการณ์ที่ไม่มีการสั่นสะเทือน แรงกระแทก และการสั่นสะเทือนที่เห็นได้ชัด
ลักษณะโครงสร้าง:
สามารถติดตั้งร่วมกับบล็อกหน้าสัมผัสเสริม รีเลย์เวลา และบล็อกหน้าสัมผัสที่จำกัดกระแส และรีเลย์ความร้อน เพื่อเป็นผลิตภัณฑ์อนุพันธ์อื่นๆ
คอนแทคเตอร์รุ่นนี้มีปริมาตรน้อย น้ำหนักเบา สูญเสียพลังงานน้อยกว่า อายุการใช้งานยาวนานและปลอดภัยและเชื่อถือได้ เป็นต้น
คอนแทคสามารถติดตั้งหน้าสัมผัสเสริม 1NO หรือหน้าสัมผัสเสริม 1NC (น้อยกว่า 32A) และหน้าสัมผัสเสริม 1NO หน้าสัมผัสเสริม 1NC (มากกว่า 40A)นอกจากนี้ยังสามารถติดตั้งบล็อกคอนแทคเสริม F4 (2 บล็อกหรือ 4 บล็อก)
นอกจากจะใช้สกรูในการติดตั้งแล้ว ยังขันคอนแทคเตอร์ให้แน่นด้วยรางติดตั้งมาตรฐาน 35 มม. (sc09~95) และรางติดตั้งมาตรฐาน 75 มม. (SC40~95)
ขนาดการติดตั้ง:
| สูงสุด | บีแม็กซ์ | C max | เอ | ข | ∅ |
| 87 | 129 | 127 | 40 | 100/110 | 6.5 |
