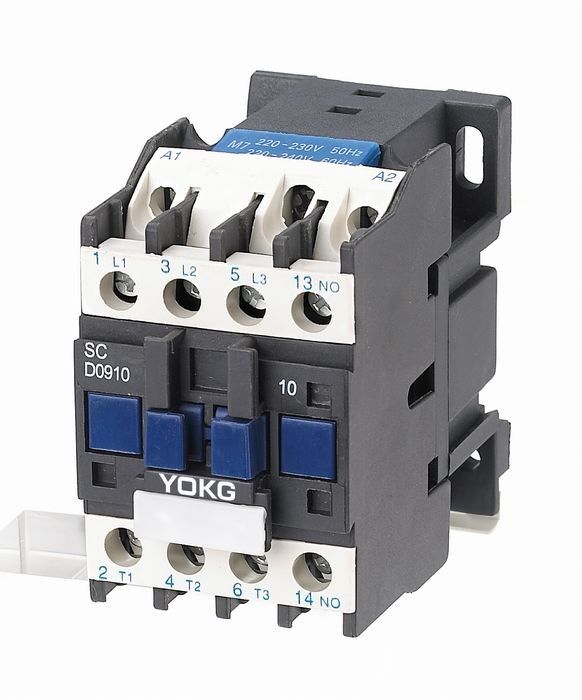

YOKG 20A คอนแทคเตอร์ไฟฟ้ากระแสสลับ 3 ขั้ว SC09 - 12 690V สีดำ IP20

100PCS
MOQ
Negotiable
ราคา
YOKG 20A คอนแทคเตอร์ไฟฟ้ากระแสสลับ 3 ขั้ว SC09 - 12 690V สีดำ IP20
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
จัดอันดับความร้อนปัจจุบัน: 20A
พิกัดแรงดันฉนวน: 690V
เสา: 3
มาตรฐาน: IEC60947
ติดต่อเสริม: ไม่มี/NC
รายชื่อผู้ติดต่อ: เงิน
ระดับการป้องกัน: IP20
ระดับมลพิษ: ชั้น 3
แสงสูง:

YOKG 20A คอนแทคเตอร์ไฟฟ้ากระแสสลับ 3 ขั้ว

,

คอนแทคเตอร์ไฟฟ้ากระแสสลับ IP20 3 ขั้ว 690V

,

คอนแทคเตอร์ IP20 AC 20 แอมป์

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: YOKG
ได้รับการรับรอง: CE,TUV,CB
หมายเลขรุ่น: SC09~12
การชำระเงิน
รายละเอียดการบรรจุ: แต่ละหน่วยบรรจุในกล่องภายในหนึ่งกล่อง
เวลาการส่งมอบ: 15 วันหรือขึ้นอยู่กับการสั่งซื้อ QTYS
เงื่อนไขการชำระเงิน: L/C, D/P, T/T
สามารถในการผลิต: 100000 ชิ้นต่อเดือน
รายละเอียดสินค้า

YOKG AC คอนแทคไฟฟ้า SC09~12 20A 690V 3poles คอนแทคสีดำ



แอปพลิเคชัน:

คอนแทคเตอร์ AC ซีรีส์ SC (ซึ่งต่อไปนี้จะเรียกว่าคอนแทคเตอร์) เหมาะสำหรับใช้ในวงจรที่มีแรงดันไฟฟ้าสูงสุด 690V AC 50 HZ หรือ 60 HZ พิกัดกระแสสูงสุด 95A สำหรับทำ ทำลาย สตาร์ทบ่อยๆ และควบคุมมอเตอร์ ACเมื่อรวมกับรีเลย์ความร้อน มันจะกลายเป็นสตาร์ทเตอร์แม่เหล็กไฟฟ้าสำหรับป้องกันวงจรโอเวอร์โหลด

คอนแทคเตอร์ชุดนี้สอดคล้องกับ GB 14048, IEC60947-4-1



พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:

พิมพ์ SC09 SC12
จัดอันดับความร้อนปัจจุบัน (A) 20 20
พิกัดแรงดันฉนวน (V) 690 690
พิกัดทนต่อแรงกระแทก (KV) 6 6
จัดอันดับกำลังการผลิต 10le 10le
จัดอันดับความจุทำลาย 8le 8le
เสา 3 3
ติดต่อเสริม ไม่มี/NC ไม่มี/NC
ระยะสั้นทนต่อกระแส (A) 10S 72 96
จัดอันดับการทำงานปัจจุบัน(A) 380V AC-3 9 12
AC-4 3.5 5
660V AC-3 6.6 8.9
AC-4 1.5 2
ความจุ AC-3 ของเฟส3
มอเตอร์กรงกระรอก (AC-3) KW
220V 2.2 3
380V 4 5.5
660V 5.5 7.5
ความถี่ในการทำงาน (ครั้ง/ชม.) อายุการใช้งานไฟฟ้า AC-3 1200 1200
AC-4 300 300
ชีวิตเครื่องกล 3600 3600
อายุการใช้งานไฟฟ้า (10,000/ครั้ง) AC-3 100 100
AC-4 20 20
อายุการใช้งานเครื่องกล (10,000/ครั้ง) 1000 1000
ติดตั้งฟิวส์ประเภท RT16-20 RT16-20
จัดอันดับควบคุมแรงดันไฟฟ้าเรา (V) 50/60Hz 12~480 12~480
ช่วงการทำงาน ดึงเข้ามา (85%~110%)เรา +40℃ (85%~110%)เรา +40℃
ปล่อย (20%~75%)เรา -5℃ (20%~75%)เรา -5℃
Ac คอยล์กำลังเฉลี่ย (VA) เริ่ม 70 70
การรักษา 8 8
ระดับประสิทธิภาพพลังงาน ชั้น 3 ชั้น 3
การสูญเสียความร้อน (W) 2~3 2~3
เวลาเปิดใช้งาน (มิลลิวินาที) ปิด 12~25 12~25
หยุดพัก 5~20 5~20
การเดินสายวงจรหลัก ลวดยืดหยุ่นไม่มีความเย็น
ขั้วกด (㎟)
1 แท่ง 1~4 1~4
2แท่ง 1~4 1~4
ลวดดัดเย็น
ขั้วกด (㎟)
1 แท่ง 1~4 1~4
2แท่ง 1~2.5 1~2.5
ลวดแข็ง (㎟) 1 แท่ง 1~4 1~4
2แท่ง 1~4 1~4
ขนาดสกรูยึด   M3.5 M3.5
แรงบิดในการขันให้แน่น (Nm)   0.8 0.8
การเดินสายวงจรควบคุม ลวดยืดหยุ่นไม่มีความเย็น
ขั้วกด (㎟)
1 แท่ง 1~4 1~4
2แท่ง 1~4 1~4
ลวดดัดเย็น
ขั้วกด (㎟)
1 แท่ง 1~4 1~4
2แท่ง 1~2.5 1~2.5
ลวดแข็ง (㎟) 1 แท่ง 1~4 1~4
2แท่ง 1~4 1~4
ขนาดสกรูยึด   M3.5 M3.5
แรงบิดในการขันให้แน่น (Nm)   0.8 0.8




รูปแบบและความหมาย:

YOKG 20A คอนแทคเตอร์ไฟฟ้ากระแสสลับ 3 ขั้ว SC09 - 12 690V สีดำ IP20 0



สภาพการทำงานและการติดตั้ง:

อุณหภูมิอากาศแวดล้อม: -5℃--+40℃ และเฉลี่ยไม่เกิน +35℃ ภายใน 24 ชั่วโมง

ระดับความสูง: ≤ 2000m;

เครื่องปรับอากาศ: เมื่ออุณหภูมิสูงสุดคือ +40℃ ความชื้นสัมพัทธ์ของอากาศไม่เกิน 50% แต่อนุญาตให้มีความชื้นสูงขึ้นได้ที่อุณหภูมิต่ำกว่าชอบความชื้น 90% ที่ 20 ℃ควรพิจารณาน้ำค้างคอนเดนเสทเมื่ออยู่ในอุณหภูมิที่ต่ำกว่า

ระดับมลพิษ: ชั้น3

หมวดหมู่การติดตั้ง:III

ระดับการป้องกัน: IP20

เงื่อนไขการติดตั้ง: มุมไล่ระดับระหว่างด้านการติดตั้งและด้านแนวตั้งไม่ควรเกิน ±5℃

ผลกระทบและการสั่นสะเทือน: คอนแทคเตอร์ต้องได้รับการติดตั้งและใช้งานภายใต้สถานการณ์ที่ไม่มีการสั่นสะเทือน แรงกระแทก และการสั่นสะเทือนที่เห็นได้ชัด



ลักษณะโครงสร้าง:

สามารถติดตั้งร่วมกับบล็อกหน้าสัมผัสเสริม รีเลย์เวลา และบล็อกหน้าสัมผัสที่จำกัดกระแส และรีเลย์ความร้อน เพื่อเป็นผลิตภัณฑ์อนุพันธ์อื่นๆ

คอนแทคเตอร์รุ่นนี้มีปริมาตรน้อย น้ำหนักเบา สูญเสียพลังงานน้อยกว่า อายุการใช้งานยาวนานและปลอดภัยและเชื่อถือได้ เป็นต้น

คอนแทคสามารถติดตั้งหน้าสัมผัสเสริม 1NO หรือหน้าสัมผัสเสริม 1NC (น้อยกว่า 32A) และหน้าสัมผัสเสริม 1NO หน้าสัมผัสเสริม 1NC (มากกว่า 40A)นอกจากนี้ยังสามารถติดตั้งบล็อกคอนแทคเสริม F4 (2 บล็อกหรือ 4 บล็อก)

นอกจากจะใช้สกรูในการติดตั้งแล้ว ยังขันคอนแทคเตอร์ให้แน่นด้วยรางติดตั้งมาตรฐาน 35 มม. (sc09~95) และรางติดตั้งมาตรฐาน 75 มม. (SC40~95)




ขนาดการติดตั้ง:

YOKG 20A คอนแทคเตอร์ไฟฟ้ากระแสสลับ 3 ขั้ว SC09 - 12 690V สีดำ IP20 1

สูงสุด บีแม็กซ์ C max เอ
47 76 82 34/35 50/60 4.5

YOKG 20A คอนแทคเตอร์ไฟฟ้ากระแสสลับ 3 ขั้ว SC09 - 12 690V สีดำ IP20 2
