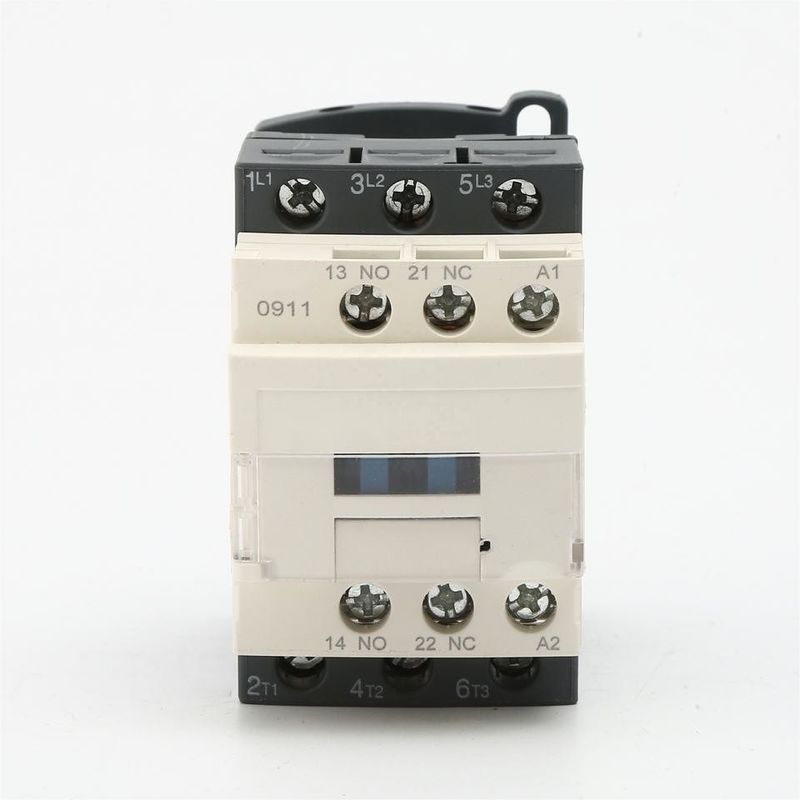

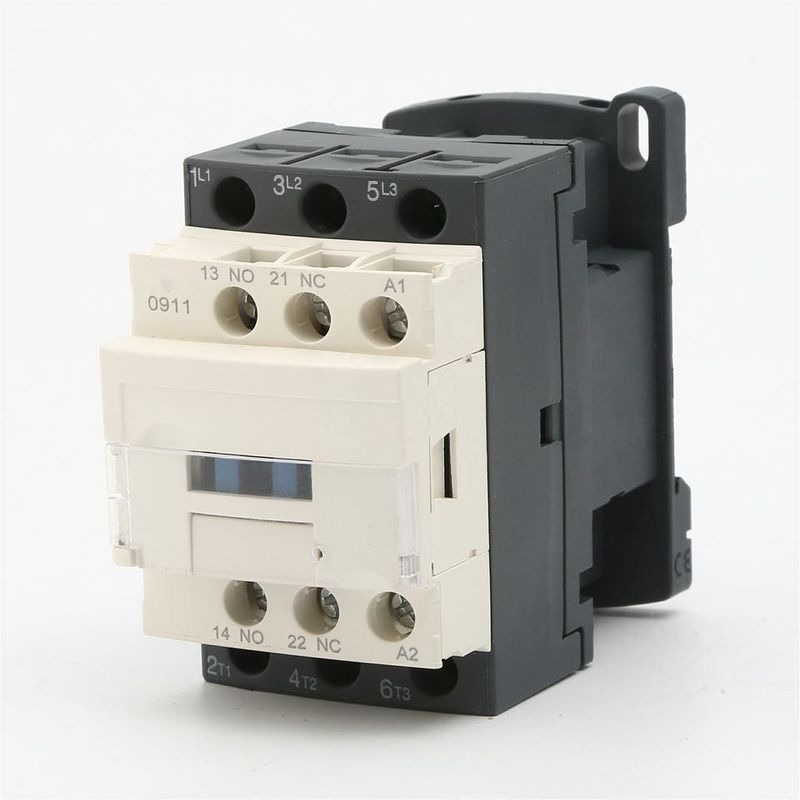

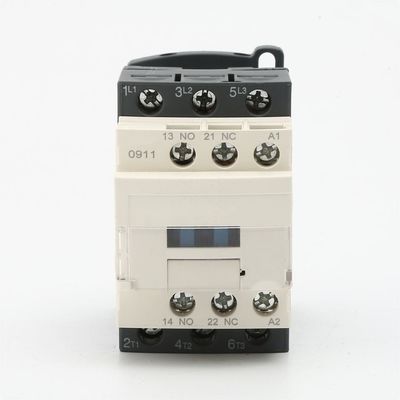

LC1 D09 D18 D32 D40 คอนแทค AC 3 เฟส 220V 9A 380V คอยล์ Ac คอนแทคแม่เหล็ก
รายละเอียดทั่วไป:
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| พิมพ์ | วท.1-09 | SC1-12 | วท.1-18 | SC1-25 | SC1-32 | ||
| กระแสไฟฟ้าความร้อนที่กำหนด (A) | 20 | 20 | 25 | 32 | 40 | ||
| พิกัดฉนวนแรงดันไฟฟ้า (V) | 690 | ||||||
| พิกัดแรงกระแทกทนต่อแรงดันไฟฟ้า (KV) | 6 | ||||||
| ความสามารถในการจัดอันดับ | 10le | ||||||
| จัดอันดับความสามารถในการทำลาย | 8le | ||||||
| เสา | 3 | ||||||
| ติดต่อเสริม | 1NO + 1NC | ||||||
| เวลาสั้น ๆ ทนต่อกระแส (A) | 10ส | 72 | 96 | 144 | 200 | 256 | |
| เอซี-3 พิกัดกระแสไฟ (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| ความจุ AC-3 ของเฟส 3 มอเตอร์กรงกระรอก (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | ชีวิตไฟฟ้า | 1200 | 600 | ||||
| ชีวิตจักรกล | 3600 | ||||||
| AC-3 อายุไฟฟ้า (10,000/ครั้ง) | 100 | 100 | 100 | 100 | 80 | ||
| อายุการใช้งานของเครื่องจักร (10,000/ครั้ง) | 1,000 | 1,000 | 1,000 | 1,000 | 800 | ||
| ประเภทฟิวส์ที่ติดตั้ง | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| พิกัดแรงดันไฟเลี้ยงควบคุม Us(V) | 50/60Hz | 12～480 | |||||
| ช่วงการทำงาน | ดึงเข้ามา | (85%～110%)พวกเรา +40℃ | |||||
| ปล่อย | (20%～75%)พวกเรา -5℃ | ||||||
| กำลังไฟฟ้าเฉลี่ยของขดลวด Ac (VA) | เริ่ม | 70 | 110 | ||||
| รักษา | 8 | 11 | |||||
| ระดับประสิทธิภาพการใช้พลังงาน | ชั้น 3 | ||||||
| การสูญเสียความร้อน(W) | 2～3 | 3～4 | |||||
| เวลาดำเนินการ (มิลลิวินาที) | ปิด I | 12～35 | |||||
| หยุดพัก | 5～20 | ||||||
| การเดินสายวงจรหลัก | ลวดยืดหยุ่นโดยไม่เย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1.5～6 | 1.5～10 | 2.5～10 |
| 2 ไม้ | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| ลวดยืดหยุ่นด้วยความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 ไม้ | 1～2.5 | 1～2.5 | 1～4 | 1～4 | 1.5～6 | ||
| สายแข็ง (㎟) | 1 แท่ง | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| 2 ไม้ | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| ขนาดสกรูยึด | M3.5 | ม.4 | |||||
| แรงบิดขันแน่น (Nm) | 0.8 | 1.2 | |||||
| การเดินสายลูปควบคุม | ลวดยืดหยุ่นโดยไม่เย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 ไม้ | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| ลวดยืดหยุ่นด้วยความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 ไม้ | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| สายแข็ง (㎟) | 1 แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 ไม้ | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| ขนาดสกรูยึด | M3.5 | ||||||
| แรงบิดขันแน่น (Nm) | 0.8 | ||||||
ลักษณะและขนาดการติดตั้ง:
มิติการติดตั้ง:
| พิมพ์ | สูงสุด | ข สูงสุด | C สูงสุด | ก | ข | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
คำถามที่พบบ่อย:
1. ใช้เวลานานแค่ไหนในการตอบกลับหลังจากส่งคำถาม?
เราจะตอบกลับภายใน 24 ชั่วโมง แม้ในวันหยุดสุดสัปดาห์หรือวันหยุด
2. มีชุด OEM / ODM หรือไม่
ใช่ ยินดีต้อนรับแพ็ค OEM/ODMเราเป็นมืออาชีพในงาน OEM/ODM
3. คุณมีตัวอย่างหรือไม่หากเราต้องการทดสอบ
ใช่ เราสามารถเสนอตัวอย่างฟรี แต่คุณควรจ่ายค่าขนส่ง
4. คุณมีขั้นตอนการตรวจสอบผลิตภัณฑ์หรือไม่?
ผลิตภัณฑ์ของเราตรวจสอบและทดสอบด้วยตนเอง 100% ก่อนบรรจุ
5. เวลาในการจัดส่งของคำสั่งซื้อเป็นอย่างไร?
15-20 วันหลังจากได้รับเงินมัดจำ
