| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YOKG |
| ได้รับการรับรอง: | CE,TUV,CB |
| หมายเลขรุ่น: | 3TF50 |
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แต่ละหน่วยบรรจุในกล่องภายในหนึ่งกล่อง |
| เวลาการส่งมอบ: | 15 วันหรือขึ้นอยู่กับการสั่งซื้อ QTYS |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T |
| สามารถในการผลิต: | 100000PCS ต่อเดือน |
| ชื่อสินค้า: | แมกเนติกคอนแทคเตอร์ | จำนวนเสา: | 3 |
|---|---|---|---|
| เฟส: | 3 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 24V-690V |
| ปัจจุบันการจัดอันดับวงจรหลัก: | 9A-630A | มาตรฐาน: | IEC60947-4-1 |
| เน้น: | คอนแทคแม่เหล็กไฟฟ้ากระแสสลับ,คอนแทคไฟฟ้ากระแสสลับ CJX1 ซีรี่ส์,คอนแทคไฟฟ้ากระแสสลับ 220V |
||

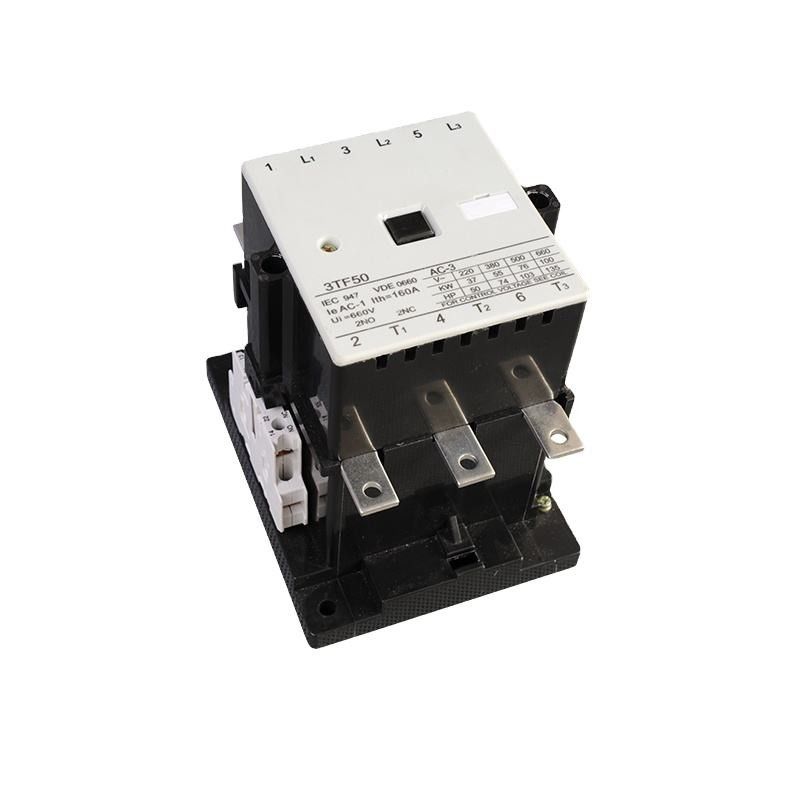

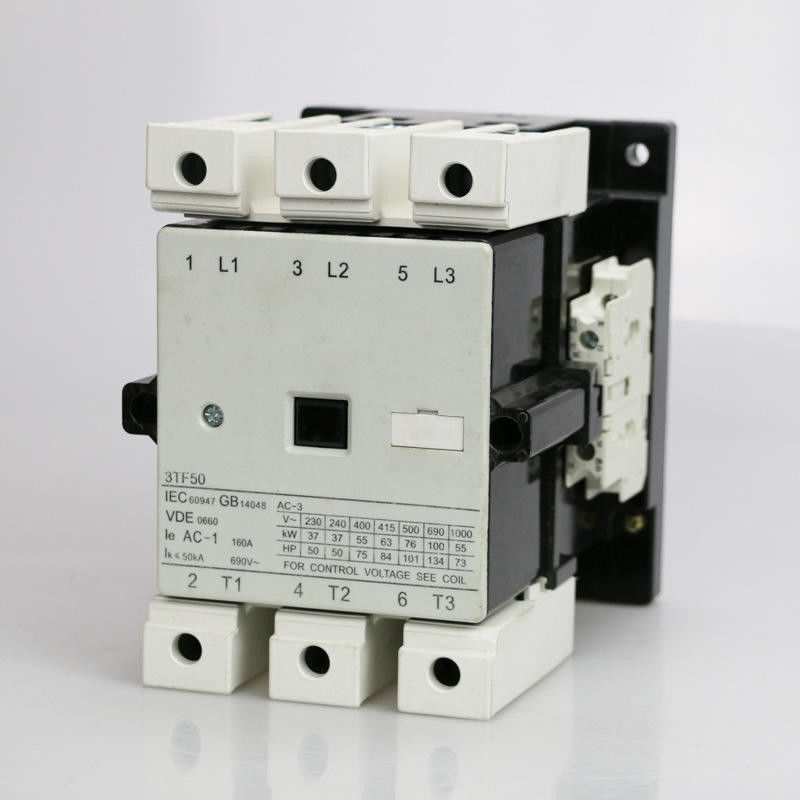

CJX1 ซีรีส์ 160A 24V 48V 110V 220V 380V AC คอนแทคเตอร์แม่เหล็กไฟฟ้า
การใช้งาน:
คอนแทคเตอร์ AC ซีรีส์ 3TF เหมาะสำหรับระบบไฟฟ้า AC 50/60Hz แรงดันไฟฟ้าที่ใช้งานได้สูงสุด 660V ในการใช้งาน AC-3 แรงดันไฟฟ้าที่ใช้งานได้สูงสุด 380V กระแสไฟฟ้าที่ใช้งานได้สูงสุด 630A สำหรับการเปิดหรือปิดมอเตอร์หรือระบบระยะไกล พวกมันประกอบเป็นสตาร์ทเตอร์แม่เหล็กไฟฟ้าพร้อมกับโอเวอร์โหลดความร้อนหรือการสูญเสียเฟสที่เหมาะสม ผลิตตามมาตรฐาน IEC 60947, BS 5424 & VDE 0660.
หน้าสัมผัสเสริมถูกจัดเรียงสูงสุด 2NO+2NC ใช้การเชื่อมต่อแบบยืดหยุ่นระหว่างตัวรองรับหน้าสัมผัสและแกนกลาง.
ผลิตภัณฑ์ทุกซีรีส์สามารถติดตั้งด้วยสกรู คอนแทคเตอร์ le≤32A ยังสามารถติดตั้งด้วยรางติดตั้ง.
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| ประเภท | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| กระแสความร้อนที่กำหนด (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| แรงดันไฟฟ้าฉนวนที่กำหนด (V) | 690 | |||||||
| แรงดันไฟฟ้าทนต่อแรงกระแทกที่กำหนด (KV) | 6 | |||||||
| ความสามารถในการต่อวงจรที่กำหนด | 10le | |||||||
| ความสามารถในการตัดวงจรที่กำหนด | 8le | |||||||
| ขั้ว | 3 | |||||||
| หน้าสัมผัสเสริม | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| กระแสทนทานช่วงสั้น (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
กระแสไฟฟ้าทำงานที่กำหนด (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| กำลังมอเตอร์ที่ควบคุมได้ (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| อายุการใช้งานทางไฟฟ้า (10000/ครั้ง) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| อายุการใช้งานเชิงกล (10000/ครั้ง) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| ความคลาดเคลื่อนของแรงดันไฟฟ้าในการทำงานของคอยล์ดึงดูด (AC) | (85%～110%)Us +40℃ | |||||||
| การใช้พลังงานของคอยล์ดึงดูด | คงสภาพ (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| ดึงดูด (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| กระแสความร้อนตามธรรมเนียมของหน้าสัมผัสเสริม (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| แรงดันไฟฟ้าฉนวนที่กำหนดของหน้าสัมผัสเสริม (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| กระแสไฟฟ้าทำงานที่กำหนดของหน้าสัมผัสเสริม (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
ลักษณะโครงสร้าง:
* การออกแบบที่ปลอดภัยต่อไฟฟ้า ปลอดภัยและเชื่อถือได้มากขึ้น
* คุณสมบัติของปริมาตรเล็ก น้ำหนักเบา ห้องประกายไฟปิด ระยะประกายไฟเล็ก
* โครงสร้างการดับอาร์คแปลกใหม่ การสึกหรอของหน้าสัมผัสมีน้อย มีอายุการใช้งานทางไฟฟ้าที่ยาวนาน
* การทำงานของแม่เหล็กที่มีข้อดีหลายประการ เช่น ความน่าเชื่อถือที่ดี ทนทานต่อแรงกระแทก ความเหนื่อยล้า และข้อดีที่สำคัญอื่นๆ
* หน้าสัมผัสมีหน้าสัมผัสเสริมแบบปกติเปิดและปิดสองคู่ นอกจากนี้ยังสามารถติดตั้งหน้าสัมผัสเสริมเพิ่มเติมได้
* นอกจากการขันด้วยสกรูแล้ว คอนแทคเตอร์ยังสามารถขันด้วยรางติดตั้งมาตรฐานยาว 35 มม. ได้
ขนาดภายนอกและการติดตั้ง:
ขนาดการติดตั้ง:
| ประเภท | A สูงสุด | B สูงสุด | C สูงสุด | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
คำถามที่พบบ่อย:
1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?
ตอบ: ใช่ เรามีแคตตาล็อกผลิตภัณฑ์ โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อขอแคตตาล็อก.
2. ถาม: คุณสามารถผลิตสินค้าที่กำหนดเองได้หรือไม่?
ตอบ: ใช่ เราได้ผลิตสินค้าที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ เกี่ยวกับการบรรจุภัณฑ์ที่กำหนดเอง เราสามารถใส่โลโก้ของคุณหรือข้อมูลอื่นๆ บนบรรจุภัณฑ์ได้ ไม่มีปัญหา.
3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างฟรีหรือไม่?
ตอบ: ใช่ เราสามารถจัดหาตัวอย่างได้ โดยปกติเราจะจัดหาตัวอย่างบางส่วนสำหรับการทดสอบหรือตรวจสอบคุณภาพ.
แต่คุณต้องรับผิดชอบค่าจัดส่ง หากคุณต้องการสินค้าหลายรายการ หรือต้องการจำนวนมากขึ้นสำหรับแต่ละรายการ
เราจะคิดค่าตัวอย่าง
