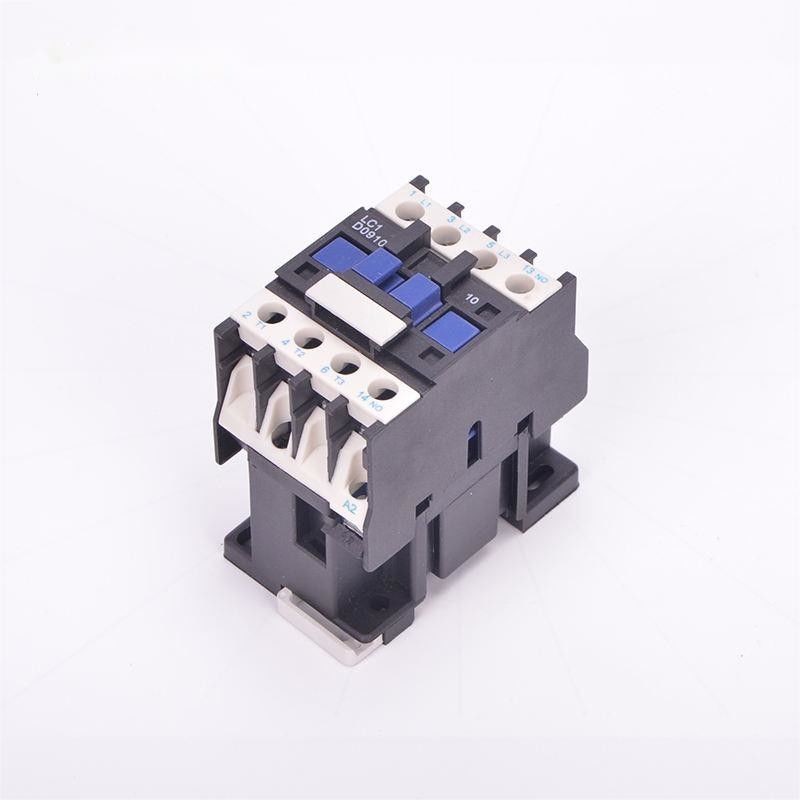

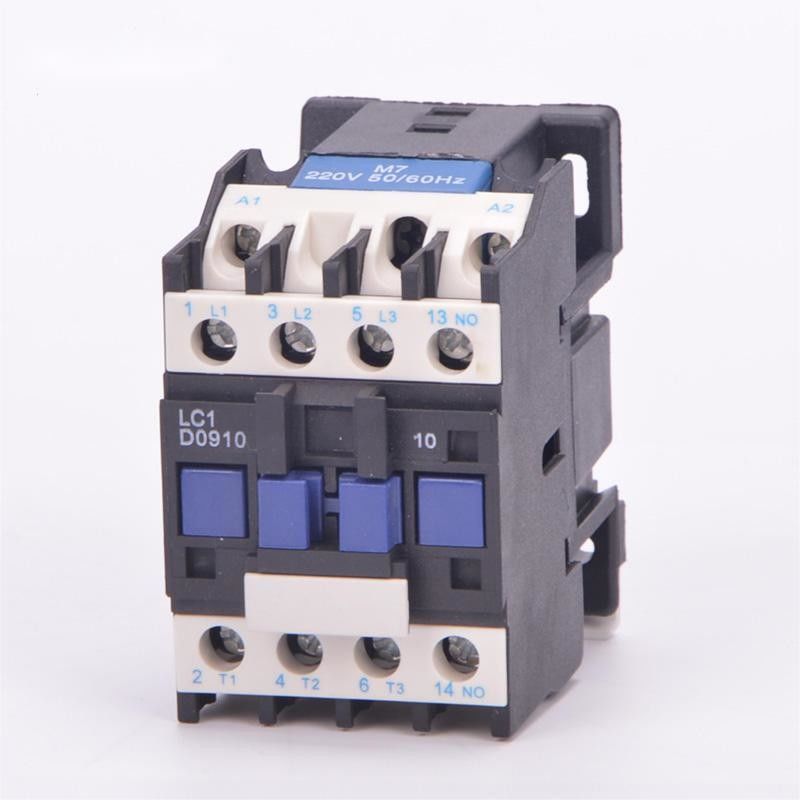

9A-95A คอนแทคไฟฟ้าทั่วไป 3P 4P 50 60HZ คอนแทคเปลี่ยน
แอปพลิเคชัน:
คอนแทคเตอร์ AC ซีรีส์ SC (ซึ่งต่อไปนี้จะเรียกว่าคอนแทคเตอร์) เหมาะสำหรับใช้ในวงจรที่มีแรงดันไฟฟ้าสูงสุด 690V AC 50 HZ หรือ 60 HZ พิกัดกระแสสูงสุด 95A สำหรับการทำ การแตกหัก การสตาร์ทบ่อยครั้ง และการควบคุมมอเตอร์ ACเมื่อรวมกับรีเลย์ความร้อน มันจะกลายเป็นตัวสตาร์ทแม่เหล็กไฟฟ้าสำหรับป้องกันวงจรโอเวอร์โหลด
คอนแทคเตอร์ชุดนี้สอดคล้องกับ GB 14048, IEC60947-4-1
ทั่วไป:
* ความสูงในการติดตั้งน้อยกว่า 2000m.
* ช่วงอุณหภูมิโดยรอบ: ตั้งแต่ -5°C ~ +40°C
*ในสภาพไม่ระเบิด.หรือไม่มีการกัดเซาะที่เพียงพอและ
การ ทําลาย พื้นที่ นํา ก๊าซ และ ฝุ่น
* ไม่มีฝนและหิมะบุก
* ระดับมลพิษ 2
รูปแบบและความหมาย:
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| พิมพ์ | SC09 | ||
| จัดอันดับความร้อนปัจจุบัน (A) | 20 | ||
| พิกัดแรงดันฉนวน (V) | 690 | ||
| พิกัดทนต่อแรงดันไฟฟ้า (KV) | 6 | ||
| จัดอันดับกำลังการผลิต | 10le | ||
| จัดอันดับความจุทำลาย | 8le | ||
| เสา | 3 | ||
| ติดต่อเสริม | ไม่มี/NC | ||
| เวลาสั้นทนต่อกระแส (A) | 10S | 72 | |
| จัดอันดับการทำงานปัจจุบัน(A) | 380V | AC-3 | 9 |
| AC-4 | 3.5 | ||
| 660V | AC-3 | 6.6 | |
| AC-4 | 1.5 | ||
| ความจุ AC-3 ของเฟส3 มอเตอร์กรงกระรอก (AC-3) KW |
220V | 2.2 | |
| 380V | 4 | ||
| 660V | 5.5 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | อายุการใช้งานไฟฟ้า | AC-3 | 1200 |
| AC-4 | 300 | ||
| ชีวิตเครื่องกล | 3600 | ||
| อายุการใช้งานไฟฟ้า (10,000/ครั้ง) | AC-3 | 100 | |
| AC-4 | 20 | ||
| อายุการใช้งานเครื่องกล (10,000/ครั้ง) | 1000 | ||
| ติดตั้งฟิวส์ประเภท | RT16-20 | ||
| จัดอันดับควบคุมแรงดันไฟฟ้าเรา (V) | 50/60Hz | 12~480 | |
| ช่วงการทำงาน | ดึงเข้ามา | (85%~110%)เรา +40℃ | |
| ปล่อย | (20%~75%)เรา -5℃ | ||
| Ac คอยล์กำลังเฉลี่ย (VA) | เริ่ม | 70 | |
| การรักษา | 8 | ||
| ระดับประสิทธิภาพพลังงาน | ชั้น 3 | ||
| การสูญเสียความร้อน (W) | 2~3 | ||
| เวลาเปิดใช้งาน (มิลลิวินาที) | ปิด I | 12~25 | |
| หยุดพัก | 5~20 | ||
| การเดินสายวงจรหลัก | ลวดยืดหยุ่นไม่เย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 |
| 2แท่ง | 1～4 | ||
| ลวดยืดหยุ่นกับความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | |
| 2แท่ง | 1～2.5 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 1~4 | |
| 2แท่ง | 1～4 | ||
| ขนาดสกรูยึด | M3.5 | ||
| แรงบิดในการขันให้แน่น (Nm) | 0.8 | ||
| การเดินสายวงจรควบคุม | ลวดยืดหยุ่นไม่เย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 |
| 2แท่ง | 1～4 | ||
| ลวดยืดหยุ่นกับความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | |
| 2แท่ง | 1～2.5 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 1～4 | |
| 2แท่ง | 1～4 | ||
| ขนาดสกรูยึด | M3.5 | ||
| แรงบิดในการขันให้แน่น (Nm) | 0.8 |
||
ขนาดการติดตั้ง:
| สูงสุด | บีแม็กซ์ | C max | เอ | ข | เ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
