| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YOKG |
| ได้รับการรับรอง: | CE,TUV,CB |
| หมายเลขรุ่น: | SC40, SC50, SC65, SC80, SC95 |
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แต่ละหน่วยบรรจุในกล่องภายในหนึ่งกล่อง |
| เวลาการส่งมอบ: | 15 วันหรือขึ้นอยู่กับการสั่งซื้อ QTYS |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T |
| สามารถในการผลิต: | 100000PCS ต่อเดือน |
| แบบอย่าง: | CJX2 ซีรีส์ | กระแสไฟวงจรหลัก: | สูงถึง 95A |
|---|---|---|---|
| จำนวนเสา: | 4 | ม้วน: | AC |
| สถานที่กำเนิด: | เจ้อเจียง ประเทศจีน | แรงดันไฟฟ้าของวงจรหลัก: | สูงถึง 660V |
| เน้น: | 25A AC คอนแทคไฟฟ้า,สวิตช์แม่เหล็กคอนแทค AC,660V AC คอนแทคไฟฟ้า |
||

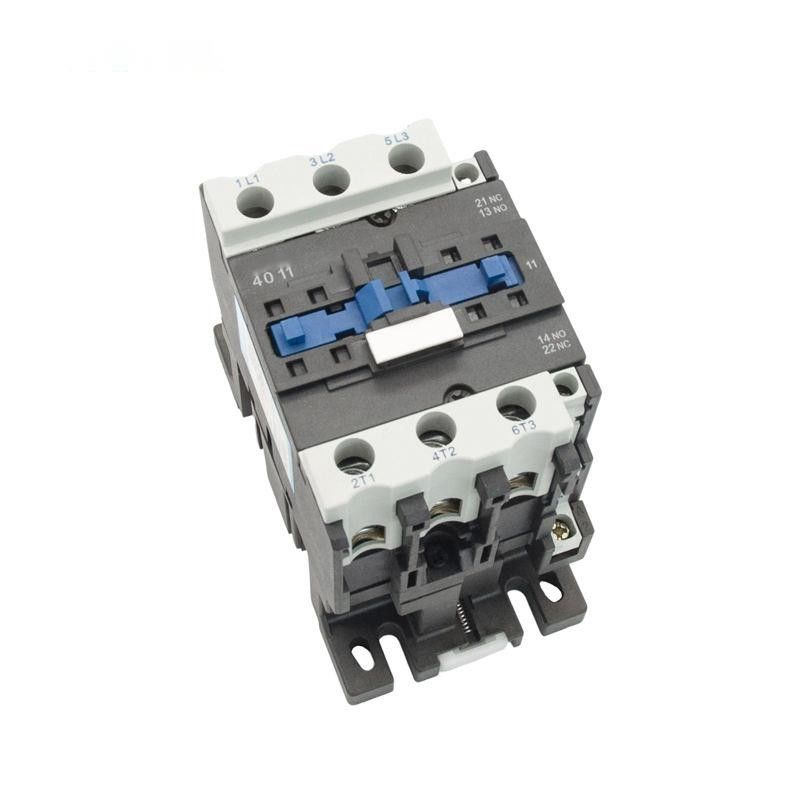

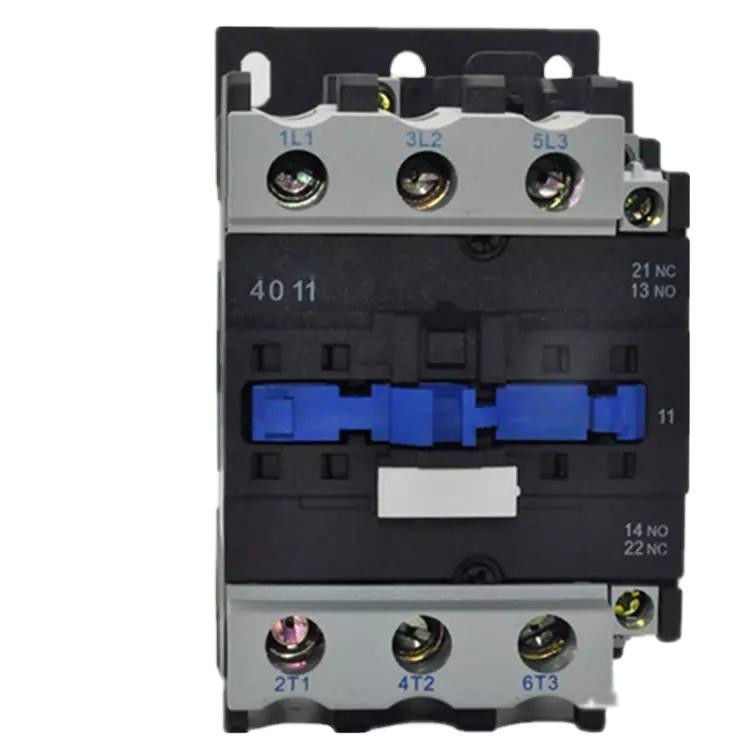

CJX2 AC คอนแทค 20A 25A 40A 125A 660V AC LC1-D Magnetic Switch
แอปพลิเคชัน:
คอนแทคเตอร์ AC ซีรีส์ SC เหมาะสำหรับใช้ในวงจรที่มีแรงดันไฟฟ้าสูงสุด 660V AC 50/60Hz พิกัดกระแสสูงสุด 95A สำหรับทำ แตกหัก สตาร์ทบ่อย และควบคุมมอเตอร์ ACรวมกับบล็อกหน้าสัมผัสเสริม การหน่วงเวลาของตัวจับเวลา และอุปกรณ์ประสานเครื่อง ฯลฯ
รูปแบบและความหมาย:
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| พิมพ์ | SC40 | SC50 | SC65 | ||
| จัดอันดับความร้อนปัจจุบัน (A) | 60 | 80 | 80 | ||
| พิกัดแรงดันฉนวน (V) | 690 | 690 | 690 | ||
| พิกัดทนต่อแรงดันไฟฟ้า (KV) | 6 | 6 | 6 | ||
| จัดอันดับกำลังการผลิต | 10le | 10le | 10le | ||
| จัดอันดับความจุทำลาย | 8le | 8le | 8le | ||
| เสา | 3 | 3 | 3 | ||
| ติดต่อเสริม | ไม่+NC | ไม่+NC | ไม่+NC | ||
| เวลาสั้นทนต่อกระแส (A) | 10S | 320 | 400 | 520 | |
| จัดอันดับการทำงานปัจจุบัน(A) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18.5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| ความจุ AC-3 ของเฟส3 มอเตอร์กรงกระรอก (AC-3) KW |
220V | 11 | 15 | 18.5 | |
| 380V | 18.5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | อายุการใช้งานไฟฟ้า | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| ชีวิตเครื่องกล | 3600 | 3600 | 3600 | ||
| อายุการใช้งานไฟฟ้า (10,000/ครั้ง) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| อายุการใช้งานเครื่องกล (10,000/ครั้ง) | 800 | 800 | 800 | ||
| ติดตั้งฟิวส์ประเภท | RT16-63 | RT16-80 | RT16-80 | ||
| จัดอันดับควบคุมแรงดันไฟฟ้าเรา (V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| ช่วงการทำงาน | ดึงเข้ามา | (85%~110%)เรา +40℃ | (85%~110%)เรา +40℃ | (85%~110%)เรา +40℃ | |
| ปล่อย | (20%~75%)เรา -5℃ | (20%~75%)เรา -5℃ | (20%~75%)เรา -5℃ | ||
| Ac คอยล์กำลังเฉลี่ย (VA) | เริ่ม | 200 | 200 | 200 | |
| การรักษา | 20 | 20 | 20 | ||
| ระดับประสิทธิภาพพลังงาน | ชั้น 3 | ชั้น 3 | ชั้น 3 | ||
| การสูญเสียความร้อน (W) | 6~10 | 6~10 | 6~10 | ||
| เวลาเปิดใช้งาน (มิลลิวินาที) | ปิด I | 20~25 | 20~25 | 20~25 | |
| หยุดพัก | 8~15 | 8~15 | 8~15 | ||
| การเดินสายวงจรหลัก | ลวดยืดหยุ่นไม่เย็น ขั้วกด (㎟) |
1 แท่ง | 2.5～25 | 2.5～25 | 2.5～25 |
| 2แท่ง | 2.5～16 | 2.5～16 | 2.5～16 | ||
| ลวดยืดหยุ่นกับความเย็น ขั้วกด (㎟) |
1 แท่ง | 2.5～25 | 2.5～25 | 2.5～25 | |
| 2แท่ง | 2.5～10 | 2.5～10 | 2.5～10 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 2.5～25 | 2.5～25 | 2.5～25 | |
| 2แท่ง | 2.5～16 | 2.5～16 | 2.5～16 | ||
| ขนาดสกรูยึด | M8 | M8 | M8 | ||
| แรงบิดในการขันให้แน่น (Nm) | 3.5 | 3.5 | 3.5 | ||
| การเดินสายวงจรควบคุม | ลวดยืดหยุ่นไม่เย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1～4 |
| 2แท่ง | 1～4 | 1～4 | 1～4 | ||
| ลวดยืดหยุ่นกับความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1～4 | |
| 2แท่ง | 1～2.5 | 1～2.5 | 1～2.5 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 1～4 | 1～4 | 1～4 | |
| 2แท่ง | 1～4 | 1～4 | 1～4 | ||
| ขนาดสกรูยึด | M3.5 | M3.5 | M3.5 | ||
| แรงบิดในการขันให้แน่น (Nm) | 0.8 | 0.8 | 0.8 |
||
ลักษณะโครงสร้าง:
ใบสมัคร: Aบล็อกหน้าสัมผัสเสริม รีเลย์เวลา และบล็อกหน้าสัมผัสที่จำกัดกระแส และรีเลย์ความร้อน จากนั้นจะเป็นผลิตภัณฑ์อนุพันธ์อื่นๆ
ลักษณะ: ปริมาณขนาดเล็ก, น้ำหนักเบา, การสูญเสียพลังงานน้อย, อายุการใช้งานยาวนานและปลอดภัยและความน่าเชื่อถือเป็นต้น;
การติดตั้ง: Tเขาติดตั้งรางมาตรฐาน 35 มม. (sc09 ~ 95) และรางติดตั้งมาตรฐาน 75 มม. (SC40 ~ 95) หรือสกรู
คอนแทคสามารถติดตั้งหน้าสัมผัสเสริม 1NO หรือหน้าสัมผัสเสริม 1NC (น้อยกว่า 32A) และหน้าสัมผัสเสริม 1NO หน้าสัมผัสเสริม 1NC (มากกว่า 40A)นอกจากนี้ยังสามารถติดตั้งบล็อกคอนแทคเสริม F4 (2 บล็อกหรือ 4 บล็อก)
ขนาดการติดตั้ง:
| สูงสุด | บีแม็กซ์ | C max | เอ | ข | เ |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
คำถามที่พบบ่อย:
1. คุณให้ตัวอย่างหรือไม่?มันฟรีหรือพิเศษ?
ใช่ เราสามารถเสนอตัวอย่างฟรีขึ้นอยู่กับประเภทผลิตภัณฑ์
2. เราสามารถพิมพ์โลโก้/เว็บไซต์/ชื่อบริษัทบนผลิตภัณฑ์ได้หรือไม่?
ใช่ OEM และ ODM มีจำหน่ายแล้ว
3. ระยะเวลาในการสั่งซื้อปกติคือเท่าไร?
7-15 วันสำหรับปริมาณการสั่งซื้อน้อยกว่า 2000 ชิ้น;สำหรับปริมาณมากขึ้น เราสามารถเจรจาเกี่ยวกับเรื่องนี้
4. คุณตรวจสอบผลิตภัณฑ์สำเร็จรูปหรือไม่?
ผลิตภัณฑ์ของเราตรวจสอบและทดสอบด้วยตนเอง 100% ก่อนบรรจุ
5. ผลิตภัณฑ์หลักของคุณคืออะไร?
ผลิตภัณฑ์หลักของเราได้แก่ cContactors และเซอร์กิตเบรกเกอร์เรายังมีอุปกรณ์ไฟฟ้าแรงต่ำอื่นๆ เป็นผลิตภัณฑ์รองของเรา
6. เงื่อนไขการชำระเงินเป็นอย่างไร?
เงินมัดจำ 30% ส่วนที่เหลือชำระกับสำเนา B / L
