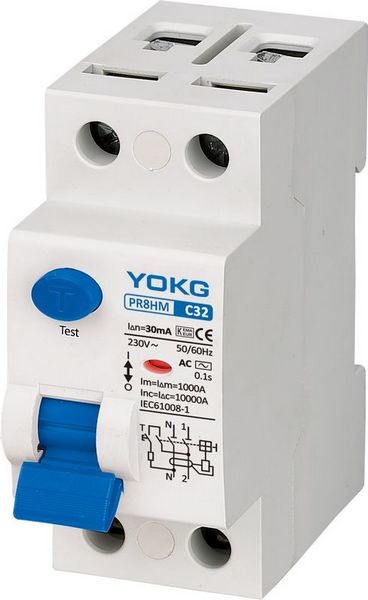

เซอร์กิตเบรกเกอร์ 2P ในครัวเรือน RCBO 10kA ไฟฟ้าลัดวงจรป้องกันการโหลดเกิน
การทำงาน:
♦ ควบคุมวงจรไฟฟ้า
♦ ปกป้องผู้คนจากการติดต่อทางอ้อมและการป้องกันเพิ่มเติมจากการติดต่อโดยตรง
♦ ปกป้องการติดตั้งจากอันตรายจากไฟไหม้อันเนื่องมาจากความผิดพลาดของฉนวน
♦ เบรกเกอร์วงจรกระแสเหลือใช้ในบ้าน ภาคตติยภูมิ และอุตสาหกรรม
♦รองรับการติดตั้งราง Din 35 มม.
การเลือก:
♦รูปคลื่นที่ตรวจจับได้
♦ประเภทไฟฟ้ากระแสสลับ
RCCB ที่ป้องกันการสะดุดสำหรับกระแสสลับซายน์ตกค้างไม่ว่าจะกระทันหันหรือเพิ่มขึ้นอย่างช้าๆ สัญลักษณ์
♦ ประเภท
RCCB ซึ่งรับประกันการสะดุดสำหรับกระแสสลับซายน์ตกค้างและกระแสตรงที่เป็นจังหวะที่เหลือ ไม่ว่าจะกระทันหันหรือเพิ่มขึ้นช้า สัญลักษณ์
ความไวในการสะดุด:
♦ 30 mA - การป้องกันเพิ่มเติมจากการสัมผัสโดยตรง
♦ 100mA - ประสานกับระบบสายดินตามสูตร In＜50/R เพื่อป้องกันการสัมผัสทางอ้อม
♦ 300mA ป้องกันการสัมผัสทางอ้อม อันตรายจากไฟไหม้เช่นกัน
เวลาสะดุด:
♦ ทันที
ช่วยให้มั่นใจได้ว่าสะดุดทันที (โดยไม่หน่วงเวลา)
♦ระยะเวลาสั้นล่าช้า
ทำให้มั่นใจได้ว่าสะดุดอย่างน้อย 10ms
♦ คัดเลือก
รับรองการเลือกปฏิบัติทั้งหมดด้วย RCD ที่ไม่ผ่านการคัดเลือกที่วางอยู่ด้านล่าง
แผนภาพการเชื่อมต่อ:
ไดอะแกรมของสายการกระจาย:
ข้อมูลจำเพาะ:

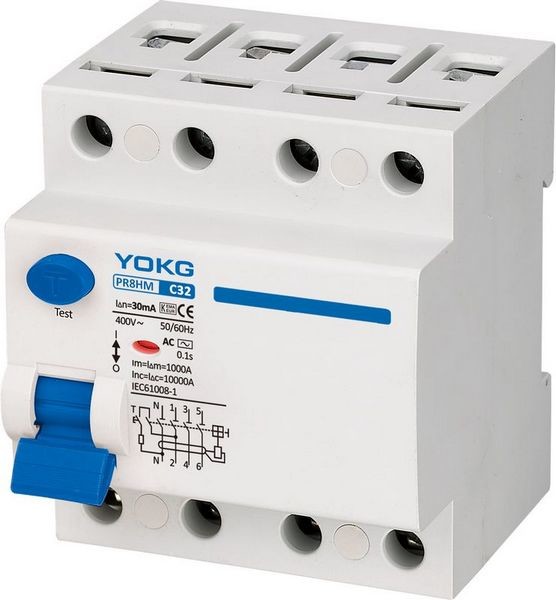

| เสา | 2P,4P |
| ข้อกำหนดทางไฟฟ้า | |
| จัดอันดับปัจจุบัน (A) In | 16-100A |
| พิกัดแรงดันใช้งาน (V) Ue | 2P:230, 4P:400 |
| จัดอันดับแรงดันไฟฟ้าฉนวน (V) Ui | 500 |
| แรงดันต้านทานแรงกระตุ้น (kV) Uimp | 6 |
| พิกัดความจุไฟฟ้าลัดวงจร (kA) Inc/I△n | 6 |
| จัดอันดับกระแสตกค้าง (mA) I△n | 10,30,100,300 |
| จัดอันดับความสามารถในการสร้างและทำลายที่เหลือ (A) I△m | 1000 |
| กระแสไฟตกค้างประเภทการทำงาน | ไฟฟ้ากระแสสลับ,AC+S,A |
| ประเภทการป้องกันกระแสไฟตกค้าง | อิเล็กทรอนิกส์ |
| แรงดันทดสอบอิเล็กทริก (kV) | 2.5 |
| อายุการใช้งาน ค่ามาตรฐานเครื่องกล | 4000 |
| (OC) ค่ามาตรฐานทางไฟฟ้า | 2000 |
| การควบคุมและการบ่งชี้ | |
| Shunt ปล่อย (SHT) | ไม่มี |
| การปล่อยแรงดันตกคร่อม (UVT) | ไม่มี |
| ติดต่อเสริม (AUX) | ไม่มี |
| ตัวบ่งชี้ตำแหน่งการติดต่อ | ไม่มี |
| ตัวบ่งชี้ข้อผิดพลาด | ค่าเริ่มต้น |
| การเชื่อมต่อและการติดตั้ง | |
| อุณหภูมิแวดล้อม (ค่าเฉลี่ยรายวัน ≤35℃) | -5℃ ～ +40℃ |
| ระดับการป้องกันทุกด้าน | IP40 |
| ขั้วต่อ | IP20 |
| ลวด(m㎡) | 35 |
| บัสบาร์ (m㎡) | 35 |
| การติดตั้ง | เคเบิ้ล/บัสบาร์ |
| อุณหภูมิอ้างอิงสำหรับการตั้งค่าองค์ประกอบความร้อน | 30 |
| ระดับมลพิษ | 2 |
| อุณหภูมิในการจัดเก็บ (℃) | -25℃ ～ +70℃ |
| การเชื่อมต่อ | สูงสุด |
| ขนาด(มม.) ก(2P/4P) | 36/72 |
| ข(2P/4P) | 84/84 |
| ค(2P/4P) | 79.5/79.5 |
