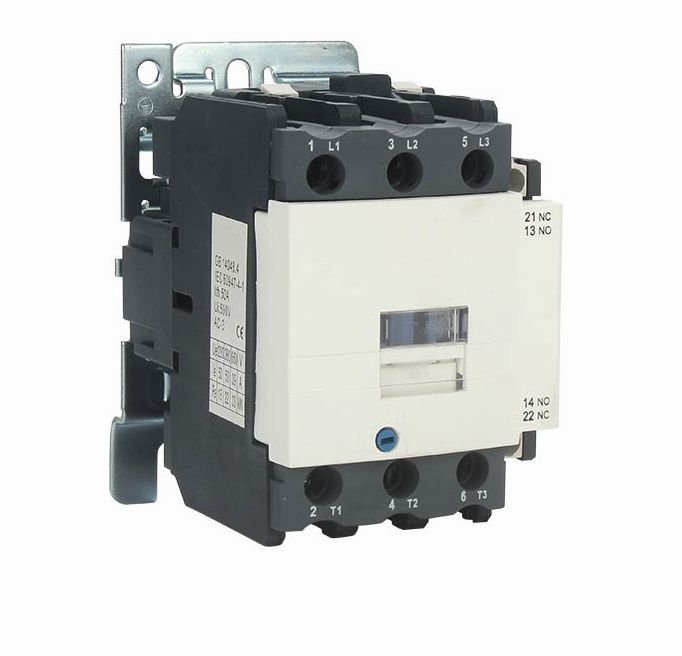

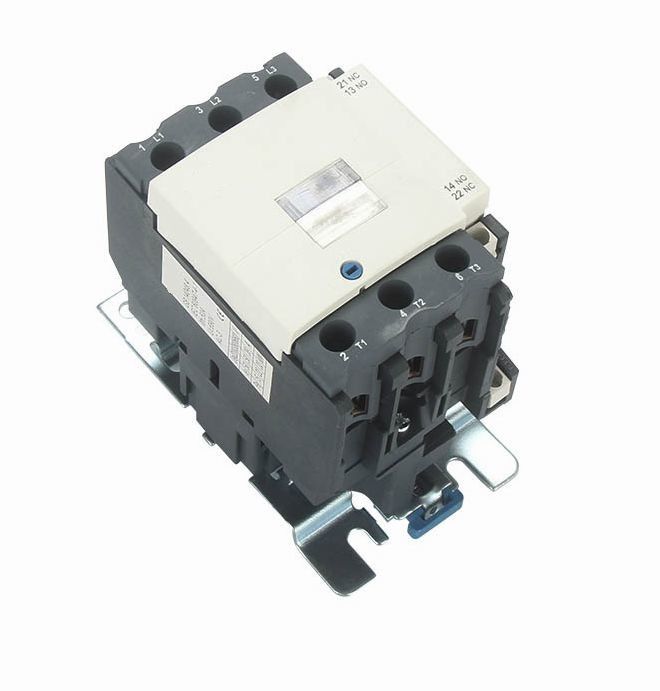

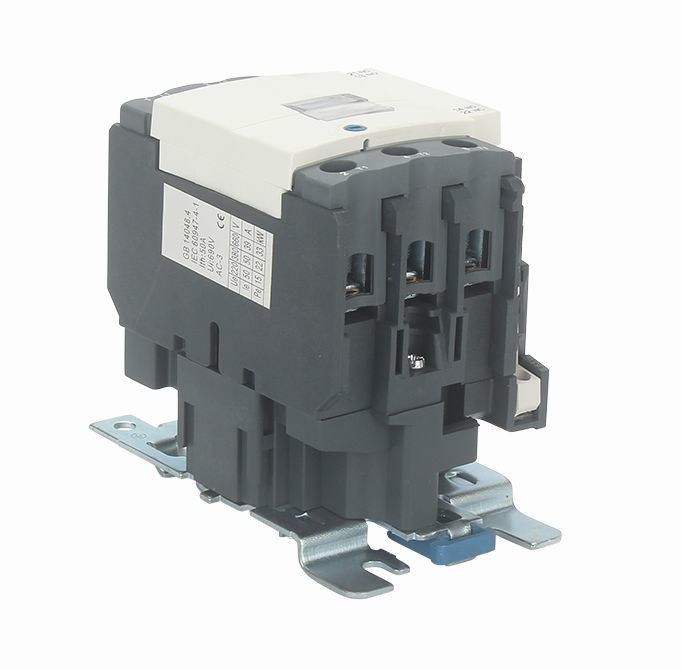

IEC60947 คอนแทคเตอร์ Telemecanique SC1-40~65 SC180~95 คอนแทคแม่เหล็ก AC
ทั่วไป:

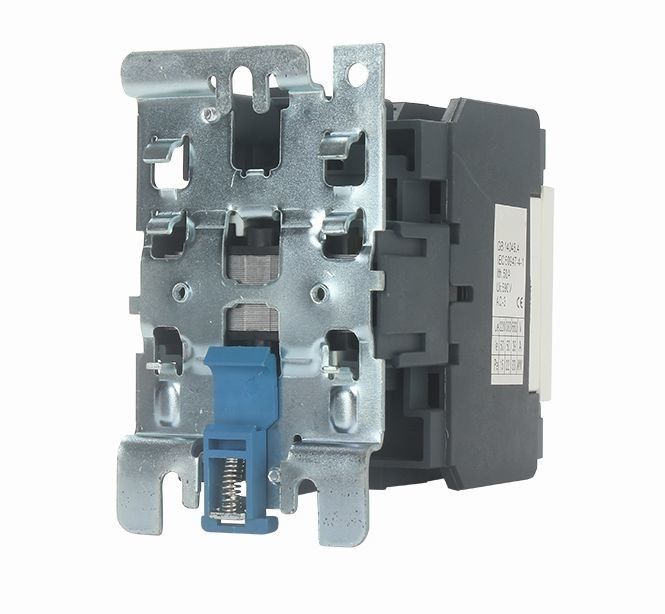

การติดตั้ง: การติดตั้งราง Din / สกรู
การออกใบรับรอง: CE,CB,TUV
มาตรฐาน: IEC 60947-1, IEC 60947-4-1
อุณหภูมิแวดล้อม: -5℃~+40℃
ความจุสายไฟ (มม.):1.5-35
ความถี่:50/60Hz
ระดับความสูง:≤ 2000m
ระดับมลพิษ:ชั้น 3
หมวดหมู่การติดตั้ง:สาม
ระดับการป้องกัน:IP20
คุณสมบัติ: ด้วยการออกแบบฝาครอบกันฝุ่น คอนแทคเตอร์มีคุณลักษณะด้านความปลอดภัย ความน่าเชื่อถือที่ดีขึ้น และยังสามารถยืดอายุการใช้งานได้อีกด้วย
มีขนาดเล็ก น้ำหนักเบา สูญเสียพลังงานน้อยกว่า อายุการใช้งานยาวนาน และปลอดภัยและเชื่อถือได้สามารถติดตั้งร่วมกับบล็อกหน้าสัมผัสเสริม รีเลย์เวลา และบล็อกหน้าสัมผัสที่จำกัดกระแส และรีเลย์ความร้อน
รูปแบบและความหมาย:
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| พิมพ์ | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| จัดอันดับความร้อนปัจจุบัน (A) | 50 | 60 | 80 | 110 | 110 | ||
| พิกัดแรงดันฉนวน (V) | 690 | ||||||
| พิกัดทนต่อแรงกระแทก (KV) | 6 | ||||||
| จัดอันดับกำลังการผลิต | 10le | ||||||
| จัดอันดับความจุทำลาย | 8le | ||||||
| เสา | 3 | ||||||
| ติดต่อเสริม | 1NO + 1NC | ||||||
| ระยะสั้นทนต่อกระแส (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 จัดอันดับการทำงานปัจจุบัน(A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| ความจุ AC-3 ของเฟส3 มอเตอร์กรงกระรอก (AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | อายุการใช้งานไฟฟ้า | 600 | |||||
| ชีวิตเครื่องกล | 3600 | ||||||
| AC-3 อายุการใช้งานไฟฟ้า (10000/ครั้ง) | 80 | 60 | 60 | 60 | 60 | ||
| อายุการใช้งานเครื่องกล (10,000/ครั้ง) | 800 | 800 | 800 | 600 | 600 | ||
| ติดตั้งฟิวส์ประเภท | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| จัดอันดับควบคุมแรงดันไฟฟ้าเรา (V) | 50/60Hz | 12～480 | |||||
| ช่วงการทำงาน | ดึงเข้ามา | (85%～110%)เรา +40℃ | |||||
| ปล่อย | (20%~75%)เรา -5℃ | ||||||
| Ac คอยล์กำลังเฉลี่ย (VA) | เริ่ม | 200 | |||||
| การรักษา | 20 | ||||||
| ระดับประสิทธิภาพพลังงาน | ชั้น 3 | ||||||
| การสูญเสียความร้อน (W) | 6 ～10 | ||||||
| เวลาเปิดใช้งาน (มิลลิวินาที) | ปิด | 20 ～ 25 | 20 ～ 35 | ||||
| หยุดพัก | 8 ～ 15 | 8 ～ 20 | |||||
| การเดินสายวงจรหลัก | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 |
| 2แท่ง | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2แท่ง | 2.5～10 | 2.5～10 | 2.5～10 | 4～16 | 4～16 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2แท่ง | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| ขนาดสกรูยึด | M8 | M10 | |||||
| แรงบิดในการขันให้แน่น (Nm) | 3.5 | 4 | |||||
| การเดินสายวงจรควบคุม | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2แท่ง | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2แท่ง | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| ขนาดสกรูยึด | M3.5 | ||||||
| แรงบิดในการขันให้แน่น (Nm) | 0.8 | ||||||
ลักษณะและขนาดการติดตั้ง:
ขนาดการติดตั้ง:
| พิมพ์ | สูงสุด | บีแม็กซ์ | C max | เอ | ข | ∅ |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
