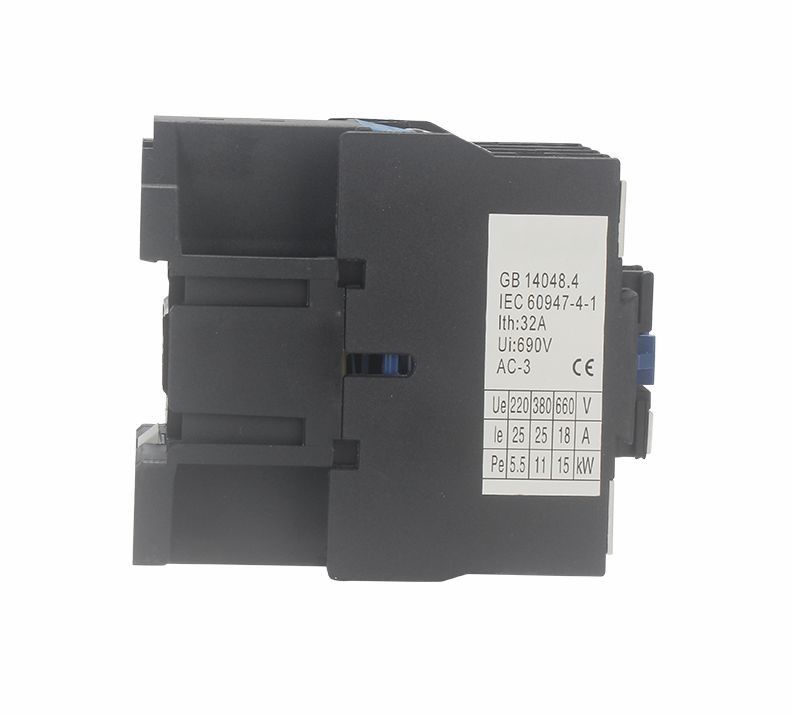

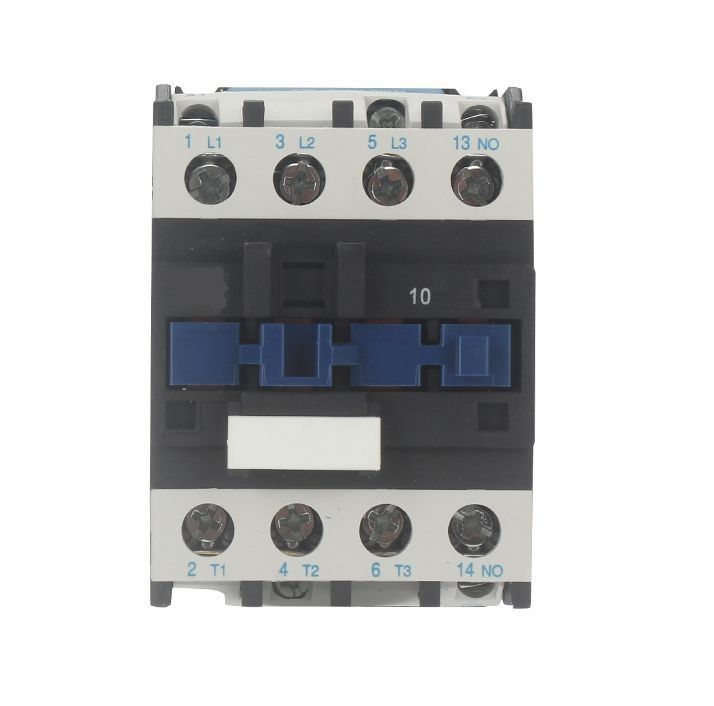

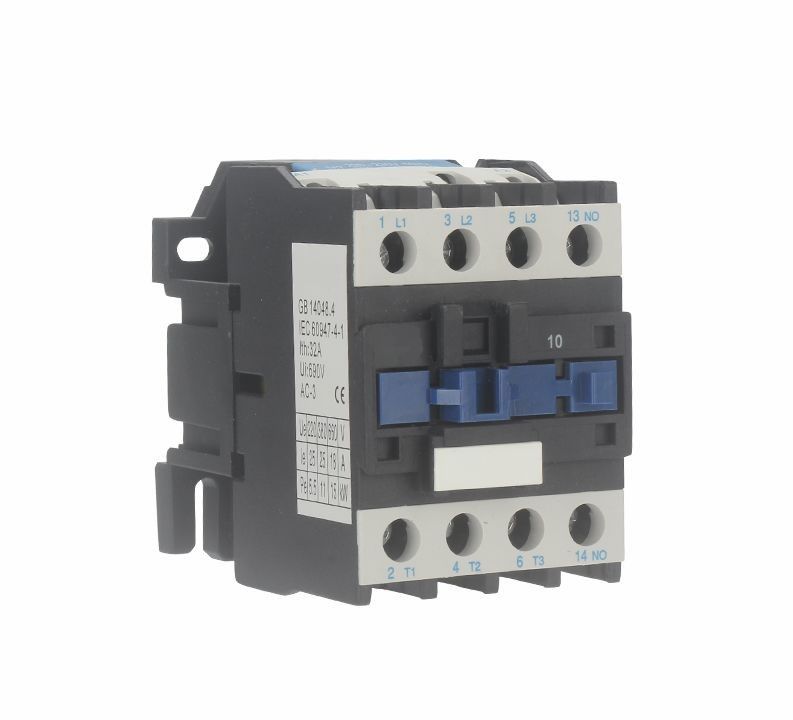

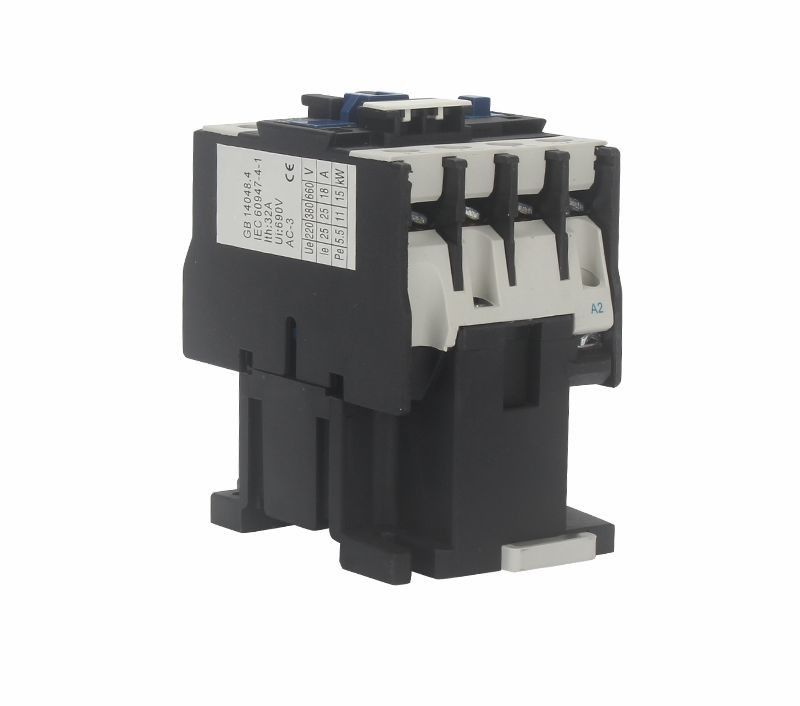

NO หรือ NC 690 Vac AC คอนแทคไฟฟ้า 50 60HZ Magnetic Ac คอนแทค
ลักษณะเฉพาะ:

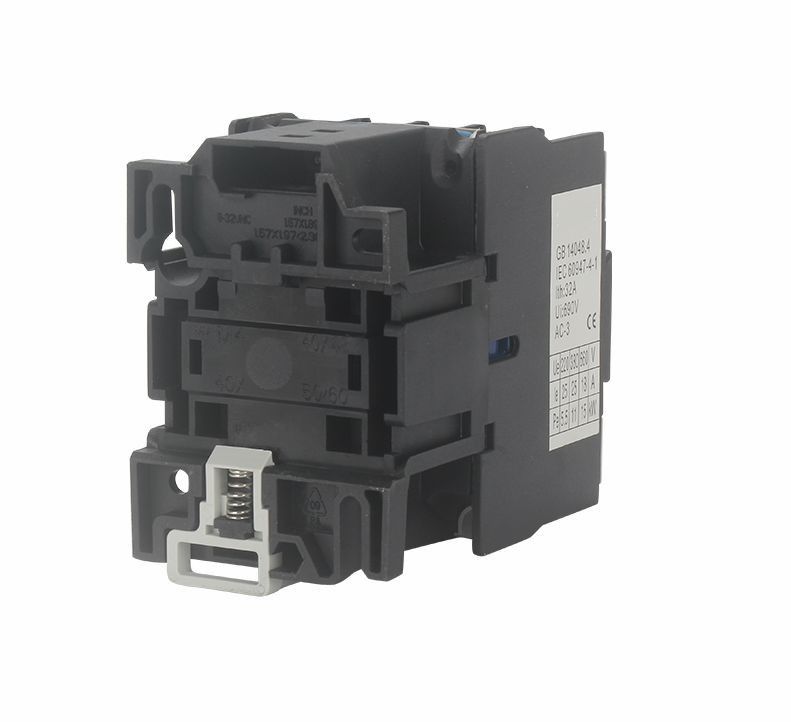

การติดตั้ง: การติดตั้งราง Din / สกรู
การออกใบรับรอง: CE,CB,TUV
มาตรฐาน: IEC 60947-1, IEC 60947-4-1
ความถี่ในการใช้งาน: 300-1200 ครั้ง/ชั่วโมง
อุณหภูมิโดยรอบ: -5℃~+40℃
ระดับการป้องกัน: IP20
หมวดหมู่การติดตั้ง:สาม
ระดับมลพิษ:ชั้น 3
ระดับความสูง:≤ 2000m
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
| พิมพ์ | SC25 | ||
| จัดอันดับความร้อนปัจจุบัน (A) | 40 | ||
| พิกัดแรงดันฉนวน (V) | 690 | ||
| พิกัดทนต่อแรงกระแทก (KV) | 6 | ||
| จัดอันดับกำลังการผลิต | 10le | ||
| จัดอันดับความจุทำลาย | 8le | ||
| เสา | 3 | ||
| ติดต่อเสริม | ไม่มี/NC | ||
| ระยะสั้นทนต่อกระแส (A) | 10S | 200 | |
| จัดอันดับการทำงานปัจจุบัน(A) | 380V | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| ความจุ AC-3 ของเฟส3 มอเตอร์กรงกระรอก (AC-3) KW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| ความถี่ในการทำงาน (ครั้ง/ชม.) | อายุการใช้งานไฟฟ้า | AC-3 | 600 |
| AC-4 | 300 | ||
| ชีวิตเครื่องกล | 3600 | ||
| อายุการใช้งานไฟฟ้า (10,000/ครั้ง) | AC-3 | 100 | |
| AC-4 | 20 | ||
| อายุการใช้งานเครื่องกล (10,000/ครั้ง) | 1000 | ||
| ติดตั้งฟิวส์ประเภท | RT16-40 | ||
| จัดอันดับควบคุมแรงดันไฟฟ้าเรา (V) | 50/60Hz | 12~480 | |
| ช่วงการทำงาน | ดึงเข้ามา | (85%~110%)เรา +40℃ | |
| ปล่อย | (20%~75%)เรา -5℃ | ||
| Ac คอยล์กำลังเฉลี่ย (VA) | เริ่ม | 110 | |
| การรักษา | 11 | ||
| ระดับประสิทธิภาพพลังงาน | ชั้น 3 | ||
| การสูญเสียความร้อน (W) | 3~4 | ||
| เวลาเปิดใช้งาน (มิลลิวินาที) | ปิด | 12~25 | |
| หยุดพัก | 5~20 | ||
| การเดินสายวงจรหลัก | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 1.5～10 |
| 2แท่ง | 1.5～6 | ||
| ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 1～6 | |
| 2แท่ง |
1～4 |
||
| ลวดแข็ง (㎟) | 1 แท่ง | 1.5～6 | |
| 2แท่ง |
1.5～6 |
||
| ขนาดสกรูยึด | M4 | ||
| แรงบิดในการขันให้แน่น (Nm) | 1.2 | ||
| การเดินสายวงจรควบคุม | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 |
| 2แท่ง | 1～4 | ||
| ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 1～4 | |
| 2แท่ง | 1~2.5 | ||
| ลวดแข็ง (㎟) | 1 แท่ง | 1～4 | |
| 2แท่ง | 1～4 | ||
| ขนาดสกรูยึด | M3.5 | ||
| แรงบิดในการขันให้แน่น (Nm) | 0.8 |
||
ขนาดการติดตั้ง:
| สูงสุด | บีแม็กซ์ | C max | เอ | ข | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
