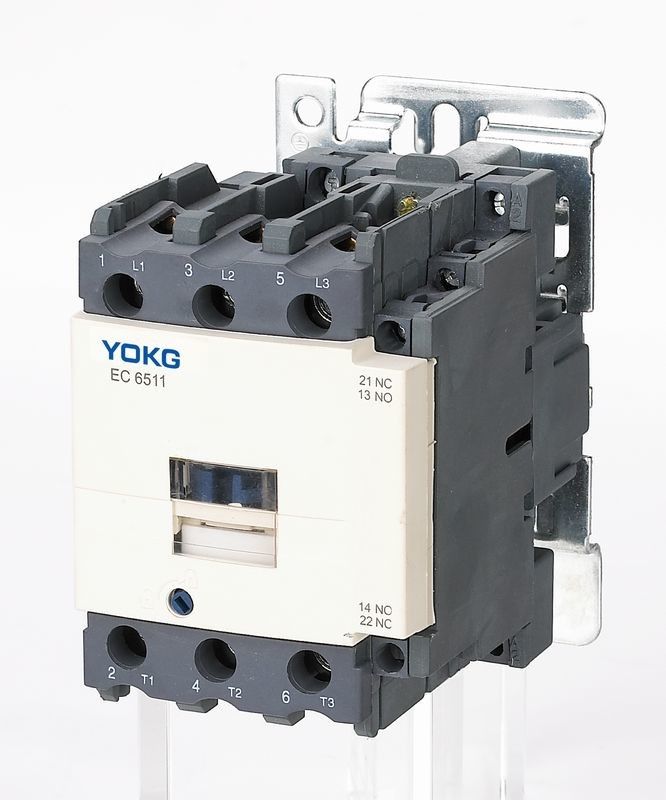

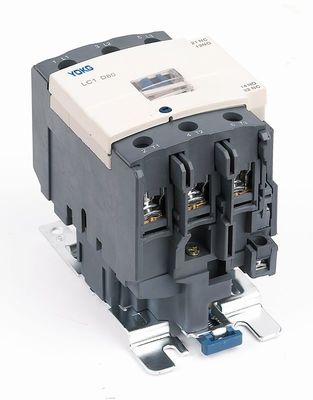

คอนแทคไฟฟ้ากระแสสลับ 690V 3 เสา 1NO+1NC 80A 110amp คอนแทคไฟฟ้า
แอปพลิเคชัน:
คอนแทคเตอร์ AC รุ่น SC1 (ซึ่งต่อไปนี้จะเรียกว่าคอนแทคเตอร์) เหมาะสำหรับใช้ในวงจรที่มีแรงดันไฟฟ้าสูงสุด 690V AC 50 HZ หรือ 60 HZ พิกัดกระแสสูงสุด 95A สำหรับการทำ การแตกหัก การสตาร์ทบ่อยครั้ง และการควบคุมมอเตอร์ AC
คอนแทคเตอร์ชุดนี้สอดคล้องกับ GB 14048, IEC60947-4-1
รูปแบบและความหมาย:
พารามิเตอร์หลักและประสิทธิภาพทางเทคนิค:
พิมพ์ | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
จัดอันดับความร้อนปัจจุบัน (A) | 50 | 60 | 80 | 110 | 110 | ||
พิกัดแรงดันฉนวน (V) | 690 | ||||||
พิกัดทนต่อแรงกระแทก (KV) | 6 | ||||||
จัดอันดับกำลังการผลิต | 10le | ||||||
จัดอันดับความจุทำลาย | 8le | ||||||
เสา | 3 | ||||||
ติดต่อเสริม | 1NO + 1NC | ||||||
ระยะสั้นทนต่อกระแส (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
AC-3 จัดอันดับการทำงานปัจจุบัน(A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
380V/400V | 40 | 50 | 65 | 80 | 95 | ||
660V/690V | 34 | 39 | 42 | 49 | 49 | ||
ความจุ AC-3 ของเฟส3 มอเตอร์กรงกระรอก (AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
660V/690V | 30 | 33 | 37 | 45 | 45 | ||
ความถี่ในการทำงาน (ครั้ง/ชม.) | อายุการใช้งานไฟฟ้า | 600 | |||||
ชีวิตเครื่องกล | 3600 | ||||||
AC-3 อายุการใช้งานไฟฟ้า (10,000/ครั้ง) | 80 | 60 | 60 | 60 | 60 | ||
อายุการใช้งานเครื่องกล (10,000/ครั้ง) | 800 | 800 | 800 | 600 | 600 | ||
ติดตั้งฟิวส์ประเภท | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
จัดอันดับแรงดันไฟฟ้าควบคุมเรา (V) | 50/60Hz | 12~480 | |||||
ช่วงการทำงาน | ดึงเข้ามา | (85%~110%)เรา +40℃ | |||||
ปล่อย | (20%~75%)เรา -5℃ | ||||||
Ac คอยล์กำลังเฉลี่ย (VA) | เริ่ม | 200 | |||||
การรักษา | 20 | ||||||
ระดับประสิทธิภาพพลังงาน | ชั้น 3 | ||||||
การสูญเสียความร้อน (W) | 6 ~10 | ||||||
เวลาเปิดใช้งาน (มิลลิวินาที) | ปิด I | 20 ~ 25 | 20 ~ 35 | ||||
หยุดพัก | 8 ~ 15 | 8 ~ 20 | |||||
การเดินสายวงจรหลัก | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
2แท่ง | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
2แท่ง | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
ลวดแข็ง (㎟) | 1 แท่ง | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
2แท่ง | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
ขนาดสกรูยึด | M8 | M10 | |||||
แรงบิดในการขันให้แน่น (Nm) | 3.5 | 4 | |||||
การเดินสายวงจรควบคุม | ลวดยืดหยุ่นไม่มีความเย็น ขั้วกด (㎟) |
1 แท่ง | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2แท่ง | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
ลวดดัดเย็น ขั้วกด (㎟) |
1 แท่ง | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2แท่ง | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
ลวดแข็ง (㎟) | 1 แท่ง | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2แท่ง | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
ขนาดสกรูยึด | M3.5 | ||||||
แรงบิดในการขันให้แน่น (Nm) | 0.8 |
สภาพการทำงานและการติดตั้ง:
♦ อุณหภูมิอากาศแวดล้อม: -5℃--+40℃ และเฉลี่ยไม่เกิน +35℃ ภายใน 24 ชั่วโมง;
♦ ระดับความสูง: ≤ 2000m;
♦ เครื่องปรับอากาศ: เมื่ออุณหภูมิสูงสุดคือ +40℃ ความชื้นสัมพัทธ์ของอากาศไม่เกิน 50% แต่ความชื้นจะสูงขึ้นได้ที่อุณหภูมิต่ำกว่าชอบความชื้น 90% ที่ 20 ℃ควรพิจารณาน้ำค้างคอนเดนเสทเมื่ออยู่ในอุณหภูมิที่ต่ำกว่า
♦ระดับมลพิษ: ระดับ3
♦ประเภทการติดตั้ง:III
♦ระดับการป้องกัน: IP20
♦ เงื่อนไขการติดตั้ง: มุมไล่ระดับระหว่างด้านการติดตั้งและด้านแนวตั้งไม่ควรเกิน ±5℃
♦ ผลกระทบและการสั่นสะเทือน: ต้องติดตั้งคอนแทคเตอร์และทำงานภายใต้สถานการณ์ที่ไม่มีการสั่นสะเทือน แรงกระแทก และการสั่นสะเทือนที่เห็นได้ชัด
ลักษณะโครงสร้าง:
♦ด้วยการออกแบบฝาครอบกันฝุ่น คอนแทคเตอร์มีลักษณะด้านความปลอดภัย ความน่าเชื่อถือ และยังสามารถยืดอายุการใช้งานได้อีกด้วย
♦ สามารถติดตั้งร่วมกับบล็อกหน้าสัมผัสเสริม รีเลย์เวลา และบล็อกหน้าสัมผัสที่จำกัดกระแส และรีเลย์ความร้อน เพื่อเป็นผลิตภัณฑ์อนุพันธ์อื่นๆ
♦ คอนแทคเตอร์รุ่นนี้มีปริมาณน้อย น้ำหนักเบา สูญเสียพลังงานน้อยกว่า อายุการใช้งานยาวนานและปลอดภัยและเชื่อถือได้ เป็นต้น
♦ คอนแทคสามารถติดตั้งหน้าสัมผัสเสริม 1NO หรือหน้าสัมผัสเสริม 1NC (น้อยกว่า 32A) และหน้าสัมผัสเสริม 1NO หน้าสัมผัสเสริม 1NC (มากกว่า 40A)นอกจากนี้ยังสามารถติดตั้งบล็อกคอนแทคเสริม F4 (2 บล็อกหรือ 4 บล็อก)
♦ นอกจากจะใช้สกรูในการติดตั้งแล้ว ยังขันคอนแทคให้แน่นได้ด้วยรางติดตั้งมาตรฐาน 35 มม. (SC1-09~95) และรางติดตั้งมาตรฐาน 75 มม. (SC1-40~95)
ลักษณะและขนาดการติดตั้ง:
ขนาดการติดตั้ง:
พิมพ์ | สูงสุด | บีแม็กซ์ | C max | NS | NS | ∅ |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
