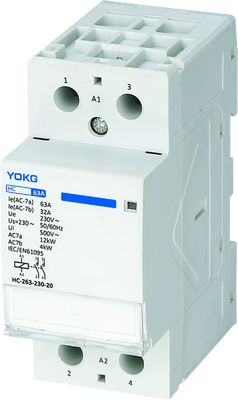

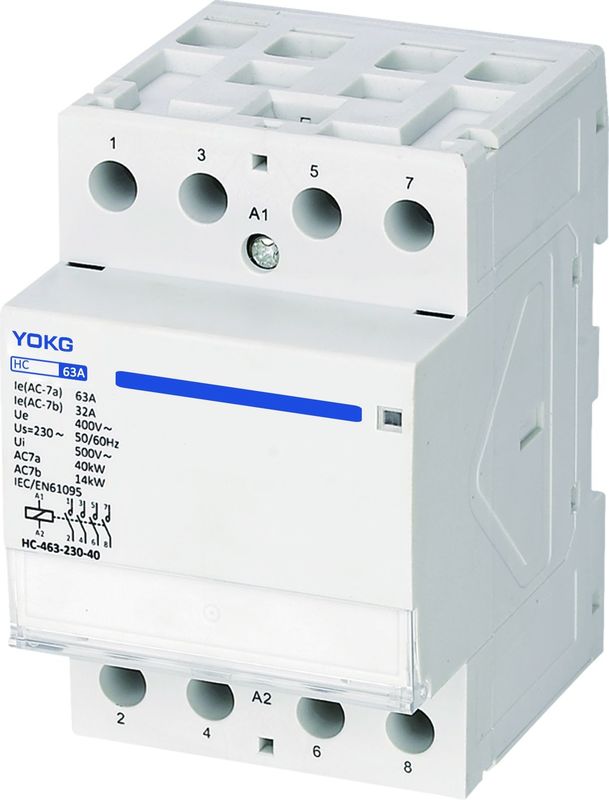

คอนแทคเตอร์ไฟฟ้ากระแสสลับในครัวเรือน HC-263 2P/4P 63A 230V สำหรับระบบควบคุมแสงสว่าง New
แอปพลิเคชัน:
♦ HC Series AC คอนแทคเตอร์สำหรับใช้ในครัวเรือน (ต่อไปนี้คอนแทคเตอร์) เหมาะสำหรับใช้ในวงจรที่มีแรงดันไฟฟ้าทำงานสูงสุด 400 V AC 50 HZ (หรือ 60 HZ) กระแสไฟฟ้าที่ใช้งานได้ถึง 63A เพื่อควบคุมเครื่องใช้ไฟฟ้าในครัวเรือนและค่ารีแอกแตนซ์แบบเหนี่ยวนำต่ำ โหลดและโหลดปฏิกิริยารีแอกแตนซ์ไมโครอุปนัยของการใช้งานที่คล้ายกัน ยังสามารถถูกจำกัดเพื่อควบคุมโหลดมอเตอร์ในครัวเรือนซึ่งกำลังควบคุมต้องลดลงค่อนข้าง
♦ ผลิตภัณฑ์นี้ใช้กับสถานที่ต่างๆ เช่น ครัวเรือน โรงแรม อพาร์ตเมนต์ ฯลฯ เพื่อให้ตระหนักถึงระบบอัตโนมัติของเครื่องใช้ไฟฟ้าในครัวเรือนที่ผลิตขนาดใหญ่
♦ สอดคล้องกับ IEC61095, GB17885
รุ่นและคำจำกัดความ:
สภาพการทำงานปกติและสภาพการติดตั้ง:
♦ อุณหภูมิอากาศแวดล้อม: -5~+40℃ เฉลี่ยไม่เกิน +35℃ ภายใน 24 ชั่วโมง
♦ ระดับความสูง (ม.): ไม่เกิน 2,000 เมตร
♦ สภาพบรรยากาศ: เมื่ออุณหภูมิสูงสุดคือ +40℃ ความชื้นสัมพัทธ์ของอากาศไม่ควรเกิน 50%ความชื้นสัมพัทธ์สูงควรได้รับอนุญาตที่อุณหภูมิต่ำกว่า เช่น ความชื้น 90% เมื่อ 20 ℃ควรใช้มาตรการพิเศษเมื่อเกิดน้ำค้างจากคอนเดนเสทเป็นครั้งคราวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ
♦ระดับมลพิษ: ชั้น2
♦ ประเภทการติดตั้ง: II
♦การติดตั้ง: บนราง Din TH35-7.5 การติดตั้งรางติดตั้ง
♦ระดับการป้องกัน: IP20
ทั่วไป:
อัตราไฟฟ้า: สูงสุด 25A,40A,63A,100A ประเภทการใช้งาน: AC-1, AC-7a, AC-7b
มาตรฐาน: IEC/EN 61095 อายุการใช้งานไฟฟ้า 100,000 อายุการใช้งานเครื่องกล 1,000,000
HC-225/HC-240/HC-263: Ue=230V~ HC-425/HC-440/HC-463: Ue=400V~
ช่วงการทำงาน:
คอนแทคจะดึงได้อย่างน่าเชื่อถือที่ค่าใด ๆ ระหว่าง 85% Us และ 110% Us110% Us คือค่าสูงสุด และ 85%Us คือค่า manimum
คอนแทคเตอร์จะปล่อยและทำลายอย่างสมบูรณ์ระหว่าง 75% Us และ 20% Us.20% Us คือค่าสูงสุด และ 75%Us คือค่าต่ำสุด
ประสิทธิภาพการดำเนินงานที่ได้รับการแต่งตั้ง:
สภาพสร้างและแตกหัก | ||||||
หมวดหมู่การใช้งาน | ผมค/ผมอี | ยูร/ยูอี | cos Φ | ทำให้เวลา (ก) ส |
ช่วงเวลา ส |
รอบการทำงาน ครั้ง |
AC-7a | 1.0 | 1.05 | 0.80 | 0.05 | 10 | 30,000 |
AC-7b | (ค) | (ข) | 0.45 | 0.05 | 10 | 30,000 |
(ก) ถ้าสัมผัสปิดสนิทก่อนที่จะแตกอีกครั้ง อนุญาตให้ใช้เวลาทำน้อยกว่า 0.05 วินาที (b) สำหรับการทำหัตถการ Ur/Ue=1.0, สำหรับการทำหัตถการ Ur/Ue=0.17 (c) สำหรับการดำเนินการ Ic/Ie=6.0 สำหรับการดำเนินการทำลาย Ic/Ie=1.0 |
การสร้างและทำลายความจุ:
สภาพสร้างและแตกหัก | ||||||
หมวดหมู่การใช้งาน | ผมค/ผมอี | ยูร/ยูอี | cos Φ | ทำให้เวลา (ก) ส |
ช่วงเวลา ส |
รอบการทำงาน ครั้ง |
AC-7a | 1.5 | 1.05 | 0.80 | 0.05 | 10 | 50 |
AC-7b | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
ชีวิตเครื่องกล:
อายุการใช้งานเครื่องกล: 1 ล้านครั้ง รอบการทำงานต่อชั่วโมงคือ 300 ครั้ง
อายุการใช้งานไฟฟ้า:
อายุไฟฟ้า: 100,000 ครั้ง รอบการทำงานสูงสุดต่อวันคือ 100 ครั้ง
สินค้า:
♦คอนแทคเตอร์เป็นอุปกรณ์ควบคุมโมดูลาร์ของโครงสร้างใหม่ ขนาดเล็กประกอบด้วยการติดตั้งราง Din ขนาดโมดูลาร์ การออกแบบที่สวยงาม และความปลอดภัยใช้โครงสร้างผกผันและใช้ร่วมกับเซอร์กิตเบรกเกอร์ขนาดเล็กในกล่องไฟได้
♦ ใช้วัสดุฉนวนที่ดี ซึ่งปรับปรุงดัชนีความปลอดภัย
♦ มีลักษณะที่ดีและเสียงรบกวนต่ำ และเหมาะสำหรับโรงแรม โรงพยาบาล ฯลฯ.
รหัสการสั่งซื้อคอนแทคหน้าแรก HC:
63A | 2P | 4P |
24V | HC-263-24-10 | HC-463-24-30 |
HC-263-24-20 | HC-463-24-40 | |
HC-263-24-11 | HC-463-24-31 | |
HC-263-24-02 | HC-463-24-22 | |
HC-463-24-04 | ||
48V | HC-263-48-10 | HC-463-48-30 |
HC-263-48-20 | HC-463-48-40 | |
HC-263-48-11 | HC-463-48-31 | |
HC-263-48-02 | HC-463-48-22 | |
HC-463-48-04 | ||
110V | HC-263-110-10 | HC-463-110-30 |
HC-263-110-20 | HC-463-110-40 | |
HC-263-110-11 | HC-463-110-31 | |
HC-263-110-02 | HC-463-110-22 | |
HC-463-110-04 | ||
230V | HC-263-230-10 | HC-463-230-30 |
HC-263-230-20 | HC-463-230-40 | |
HC-263-230-11 | HC-463-230-31 | |
HC-263-230-02 | HC-463-230-22 | |
HC-463-230-04 |
